ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |

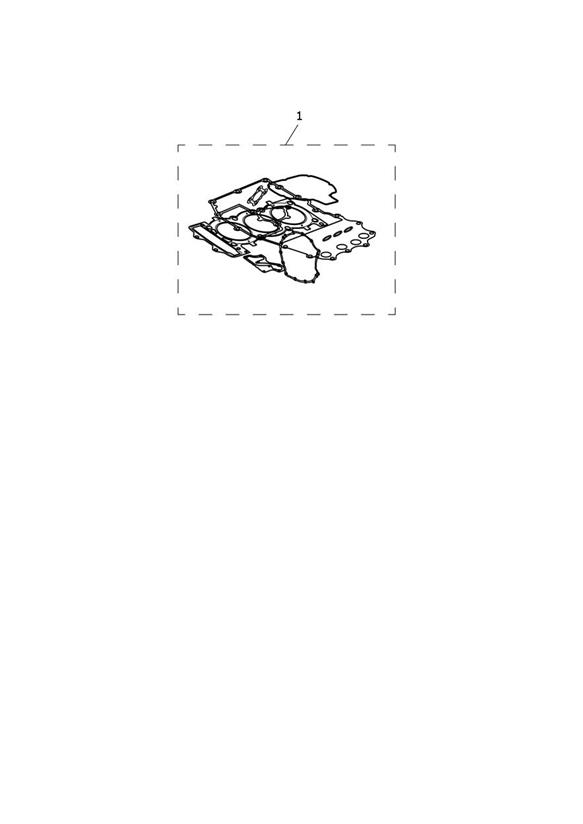

1 | T3990131 | Full Gasket Kit | 1 | COMPRISES OF THE FOLLOWING PARTS: |
2 | T1159960 | Gasket, Cyl Head,3 Cyl,110.2 | 1 | Cylinder Head Section |
3 | T3600188 | O Ring, Fluorocarbon | 4 | Cylinder Head Section |
4 | T1159955 | Pipe, Coolant Exit | 1 | Cylinder Head Section |
5 | T3601276 | O Ring, ID 23.7 x 2.9 | 1 | Camshaft |
6 | T3609944 | O ring, ID 18.77 x 1.78 | 1 | Camshaft |
7 | T3600253 | O Ring | 1 | Balancer - Not required after Eng No AI0891 |
8 | T3600254 | O Ring | 1 | Balancer - Not required after Eng No AI0891 |
9 | T1171711 | Gasket, Slave Cylinder, Clutch | 1 | Clutch |
10 | T3550229 | Washer,15.2 x 10 x 1, Plated | 2 | Clutch |
11 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | Gear Selectors & Pedal |
12 | T3500044 | Seegerring | 1 | Gear Selectors & Pedal |
13 | T3502535 | Circlip, Din 471, Dia. 14.0 | 2 | Gear Selectors & Pedal |
14 | T3501111 | E-Clip,13-18 | 2 | Gear Selectors & Pedal |
15 | T3500290 | Circlip, Int,20 x 1 | 1 | Gear Selectors & Pedal |
16 | T1165116 | Gasket, Base,3 Cyl | 1 | Crankcase |
17 | T3602500 | Oil Seal,10 x 25 x 5 | 1 | Crankcase |
18 | T3500218 | Circlip, Int, DIN 472,25 x 1.2 | 1 | Crankcase |
19 | T3600126 | O Ring, ID 7.1 x 1.6 | 1 | Crankcase |
20 | T3550560 | Washer, CU, OD16.0, ID8.4,1.0 | 1 | Crankcase Bolts |
21 | T1261459 | Seal, Cam Cover | 1 | Cam Cover |
22 | T1261495 | Seal, Plug Towers | 1 | Cam Cover |
23 | T1264070 | Gasket, Clutch Cover | 1 | Engine Covers |
24 | T2101608 | Seal, Water Pump Housing | 1 | Engine Covers |
25 | T3600226 | O Ring, ID26,64 x 2.62 | 1 | Engine Covers |
26 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | Engine Covers |
27 | T1264060 | Gasket, Alternator Cover | 1 | Engine Covers |
28 | T1264050 | Gasket, Starter Drive Cover | 1 | Engine Covers |
29 | T3600191 | O Ring,16 x 2 | 1 | Engine Covers |
30 | T3603072 | O Ring, ID 29.82 x 2.62 | 1 | Engine Covers |
31 | T1262500 | Oil Tank Gasket | 1 | Engine Covers |
32 | T1232321 | Gasket, Sump | 1 | Sump |
33 | T3600237 | O Ring, ID 57 x 2 | 2 | Sump |
34 | T3558989 | Washer, Sealing,14.4 x 23 x 3 | 3 | Sump |
35 | T1212502 | Gasket, Oil Pump | 1 | Lubrication |
36 | T3500110 | Circlip, Ext, DIN471,10 x 1.0 | 1 | Lubrication |
37 | T3600176 | O Ring,6.1 x 1.6 | 4 | Lubrication |
38 | T3600106 | O-Ring,24 x 2.5 | 2 | Lubrication |
39 | T3606360 | O Ring,14.1 x 1.6 | 2 | Lubrication |
40 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | Lubrication |
41 | T1240641 | O Ring, Injector, Lower | 6 | Throttle Bodies |
42 | T1240651 | O Ring, Injector, Upper | 6 | Throttle Bodies |
43 | T2202451 | Gasket, Runners | 1 | Airbox |
44 | T2201813 | Air Filter | 1 | Airbox |
45 | T2202043 | Gasket, Exhaust | 1 | Exhaust |
46 | T2203164 | Gasket, Exhaust Port | 3 | Exhaust |
47 | T2102297 | Gasket, Thermostat | 1 | Cooling System |
48 | T3551272 | Washer, Sealing,14.5 x 20 x 1.4 | 2 | Final Drive System |
49 | T3600267 | O-RING,26.65IDX2.62DIA | 2 | Engine Management |
50 | T3600115 | O Ring | 1 | Starter Motor |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
