ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

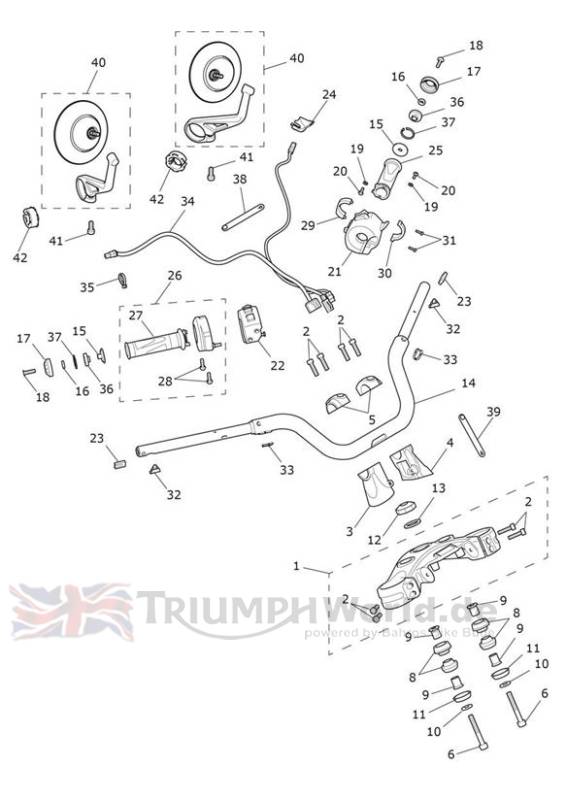

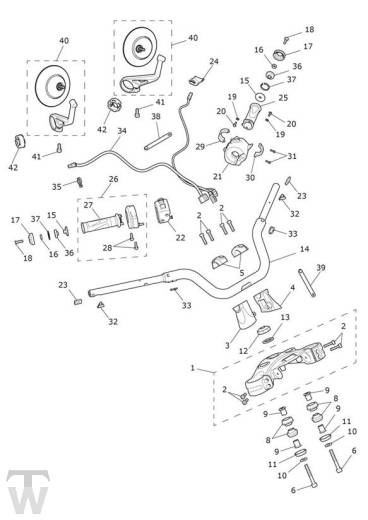

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2044127 | Upper Yoke Assy, Black | 1 | |
2 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 8 | |
3 | T2044118 | Riser, Lower, RHS, Black | 1 | |
4 | T2044119 | Riser, Lower, LHS, Black | 1 | |
5 | T2041857 | Riser Cap, Black | 1 | |
6 | T3050128 | Bolt, Skt HD, M10 x 70, Yel | 2 | |
8 | T2040766 | Bush, Rubber, Handlebar | 4 | |
9 | T2047599 | Spacer, Flared, Dia 22 x 22 | 4 | |
10 | T3555029 | Washer,10.5 x 23 x 2 | 2 | |
11 | T2049194 | Cap, Handlebar Bush | 2 | |
12 | T2044057 | Nut, Upper Yoke, M25 | 1 | |
13 | T3554201 | Washer,25.5 x 37 x 2 | 1 | |
14 | T2041859 | Handlebar Assembly, Touring | 1 | |
15 | T2042983 | Finisher Sleeve | 2 | |
16 | T2042984 | Finisher Cap | 2 | |
17 | T2042985 | Finisher Mass | 2 | |
18 | T3331198 | Screw, CSK, M6 x 25, Slv, Enc | 2 | |
19 | T3550500 | Washer,4.3 x 9.0 x 0.8 | 2 | |
20 | T3330247 | Screw, S/Tap, Pan/Hd, M4 x 10, HD | 2 | |
21 | T2041875 | Switchcube Assy, LHS, DRL | 1 | All Except CA, US, JP & CN |
21 | T2041876 | Switchcube Assy, LHS, Non DRL | 1 | CA, US, JP & CN Only |
22 | T2041877 | Switchcube Assy, RHS | 1 | |
23 | T2049701 | Switchcube Mounting Block | 2 | |
24 | T2042753 | Cover, Switchcube, LHS | 1 | |
25 | T2043770 | Grip, Heated, LH | 1 | |
26 | T2042074 | Sensor, AP, Cruise, Heated | 1 | |
27 | T2042078 | Heated Grip, RH | 1 | |
28 | T3050314 | Bolt, M5 x 20 | 2 | |
29 | T2043692 | Heated Grip, Housing, Switch | 1 | |
30 | T2043694 | Heated Grip, Housing, Rear | 1 | |
31 | T3330264 | Screw, S/Tap, TX,3 x 1.35 x 12, Blk | 2 | |
32 | T3450347 | Plug, Plastic, H/Bar,22.2 | 2 | |
33 | T3020171 | Grommet, Obround, Plastic | 2 | |
34 | T2041879 | Handlebar Sub Harness, Long | 1 | |
35 | T3700015 | Kabelbinder | 1 | |
36 | T2041026 | Handlebar Bush | 2 | |
37 | T3500190 | Circlip, Int,26.4 x 1.2 | 2 | |
38 | T3700212 | Band, Rubber | 1 | |
39 | T3700259 | Rubber Band,43mm | 1 | |
40 | T9630715 | Round Mirror, Bar End | 2 | All Except CN |
40 | T2060139 | Mirror, Bar End, Assy | 2 | CN Only |
41 | T3050159 | CAPSCREW, SKT HD, M6 | 2 | |
42 | T2060499 | Friction Ring,22.2 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
