ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

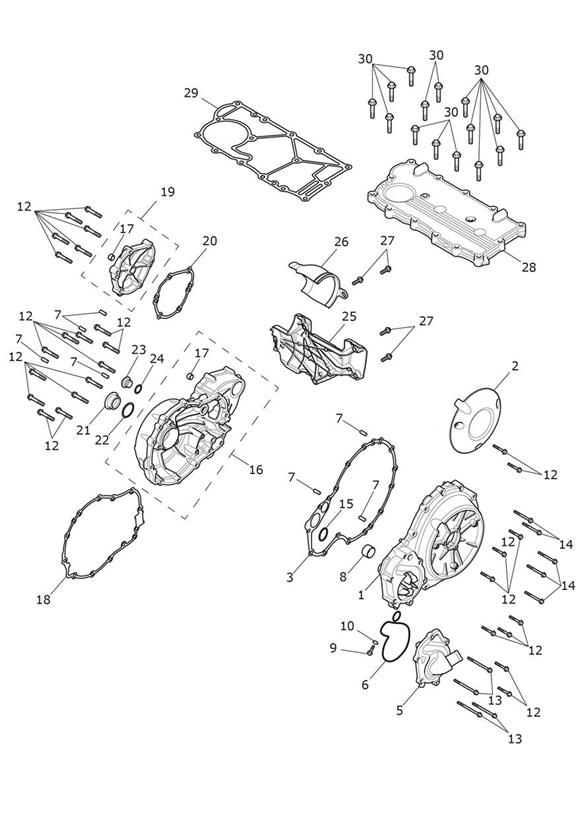

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1262033 | Clutch Cover Assembly | 1 | |
2 | T1268626 | Finisher, Clutch | 1 | |
3 | T1264070 | Gasket, Clutch Cover | 1 | |
5 | T1261885 | Water Pump Cover | 1 | |
6 | T2101608 | Seal, Water Pump Housing | 1 | |
7 | T3000005 | Dowel, Dia 6 x 16.5 | 7 | |
8 | T3000850 | Dowel, Hollow,27 x 16 | 1 | |
9 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
10 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
12 | T3205600 | Bolt, HHF, Lghtd, M6 x 35,10.9 | 28 | |
13 | T3205088 | Bolt, HHF, Lghtd, M6 x 70, Slv | 4 | |
14 | T3205093 | Bolt, HHF, Lghtd, M6 x 50, Slv | 5 | |
15 | T3600226 | O Ring, ID26,64 x 2.62 | 1 | |
16 | T1261990 | Alternator Cover Assembly | 1 | |
17 | T1222207 | Bush,10 x 12 x 8 | 2 | |
18 | T1264060 | Gasket, Alternator Cover | 1 | |
19 | T1261991 | Starter Drive Cover Assy | 1 | |
20 | T1264050 | Gasket, Starter Drive Cover | 1 | |
21 | T1263073 | Plug, Crank Inspection | 1 | |
22 | T3603072 | O Ring, ID 29.82 x 2.62 | 1 | |
23 | T3450119 | Plug, Face Seal, M16 x 1.5 | 1 | |
24 | T3600191 | O Ring,16 x 2 | 1 | |
25 | T1262510 | Starter Motor Cover | 1 | |
26 | T1262521 | Driveshaft Cover | 1 | |
27 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 4 | |
28 | T1265511 | Oil Tank Cover | 1 | |
29 | T1262500 | Oil Tank Gasket | 1 | |
30 | T3200148 | Bolt, RHHF, M6 x 30, Slv | 15 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
