Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

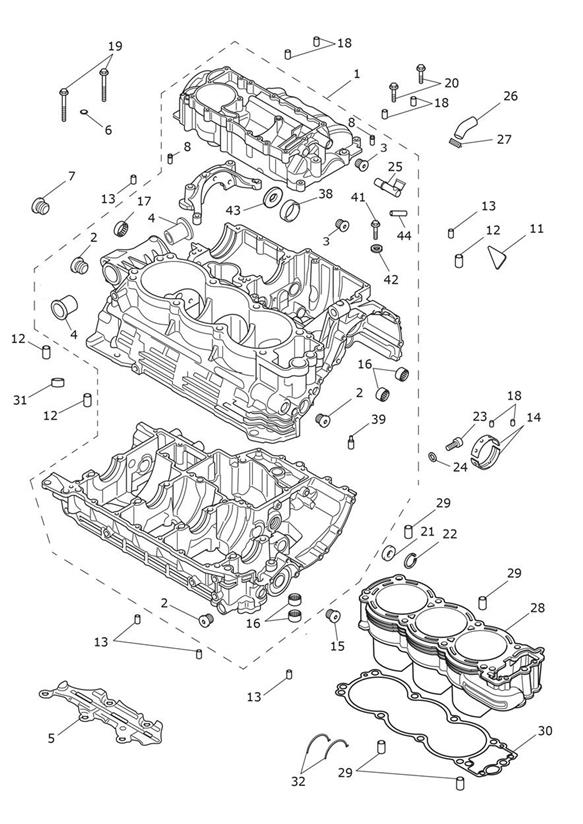

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1162555 | Crankcase Assembly, Spares Kit | 1 | |
| 2 | T3455018 | Plug, Sealing, Int Hex, M18 x 1.5 | 3 | |
| 3 | T3455014 | Plug, Sealing, Int Hex, M14 x 1.5 | 2 | |
| 4 | T3010128 | Flanged Sleeve | 2 | |
| 5 | T1162404 | Scraper, Crankshaft | 1 | |
| 6 | T3600126 | O Ring, ID 7.1 x 1.6 | 1 | |
| 7 | T3455022 | Plug, Sealing, Int Hex, M22 x 1.5 | 1 | |
| 8 | T3450173 | Restrictor, Oil,8mm | 2 | |
| 11 | T3951016 | Badge, Flat, Type 1 | 1 | |
| 12 | T3000102 | Dowel, Hollow,10 x 14 | 3 | |
| 13 | T3000101 | Dowel, Hollow,8 x 14 | 4 | |
| 14 | T1161141 | Bearing Shell, Main,52.5 x 19.04 R | 8 | Red Shell |
| 14 | T1161142 | Bearing Shell, Main,52.5 x 19.04 B | 8 | Blue Shell |
| 14 | T1161143 | Bearing Shell, Main,52.5 x 19.04 G | 8 | Green Shell |
| 15 | T3455016 | Sealing Plug, Int Hex, M6 | 1 | |
| 16 | T3800001 | Bearing, Needle,20 x 14 x 12 | 4 | |
| 17 | T3802210 | Bearing, Needle,22 x 28 x 10 | 1 | |
| 18 | T3000032 | Dowel, Dia 6 x 10.8 | 6 | |
| 19 | T3202414 | Bolt, HHF, M8 x 65, Slv | 2 | |
| 20 | T3200148 | Bolt, RHHF, M6 x 30, Slv | 2 | |
| 21 | T3602500 | Oil Seal,10 x 25 x 5 | 1 | |
| 22 | T3500218 | Circlip, Int, DIN 472,25 x 1.2 | 1 | |
| 23 | T3050402 | Screw, Cap HD, M10 x 23, Slv | 1 | |
| 24 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 25 | T1165511 | Spigot, Breather | 1 | |
| 26 | T2202599 | Hose, Breather | 1 | |
| 27 | T3700050 | Schl.schelle | 1 | |
| 28 | T1164116 | Barrel Block,3 Cyl, Dia 110.2 | 1 | |
| 29 | T3000064 | Dowel, Hollow, Dia 14.0 | 4 | |
| 30 | T1165116 | Gasket, Base,3 Cyl | 1 | |
| 31 | T3450206 | Plug, Dia 12, Black | 1 | |
| 32 | T1161073 | Bearing, Thrust | 2 | |
| 38 | T1181220 | Sleeve, Needle Bearing, Plain | 1 | |
| 39 | T1211114 | Check Valve | 1 | |
| 41 | T3202315 | Bolt, HHF, M8 x 65, Slv | 1 | > Eng No AF7128 All Expt BR & > AF4711 BR Only |
| 41 | T3202307 | Bolt, HHF, M8 x 50, Slv | 1 | Eng No AF7129 > All Expt BR & AF4712 > BR Only |
| 42 | T3550541 | Washer, CU, OD19.4, ID8.4,1.0 | 1 | > Eng No AF7128 All Expt BR & > AF4711 BR Only |
| 42 | T3550560 | Washer, CU, OD16.0, ID8.4,1.0 | 1 | Eng No AF7129 > All Expt BR & AF4712 > BR Only |
| 43 | T3555040 | Washer,26 x 39.8 x 1.5 | 1 | |
| 44 | T3000205 | Dowel, Solid,8 x 35 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
