Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

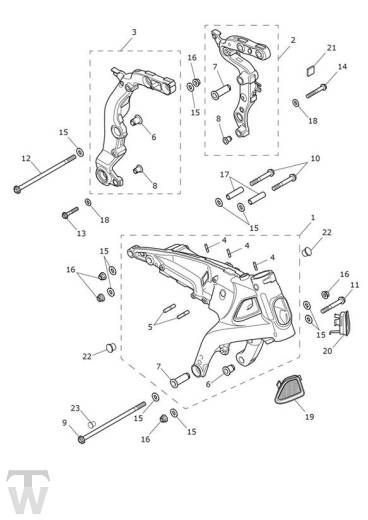

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2075858 | Front Frame Assy, ROW | 1 | |
| 1 | T2075859 | Front Frame Assy, AU | 1 | |
| 1 | T2075857 | Front Frame Assy, US | 1 | |
| 1 | T2075856 | Front Frame Assu. CA | 1 | |
| 2 | T2075724 | Outrigger Assy, Frame, LH | 1 | |
| 3 | T2075713 | Outrigger Assy, Frame, RH | 1 | |
| 4 | T3100088 | Stud, M6, Tapered, Enc | 3 | |
| 5 | T3100004 | Stud, M8 x 38, Shld, Enc | 2 | |
| 6 | T2072018 | Adjuster, Frame, M12 | 2 | |
| 7 | T2071981 | Adjuster, M12 | 2 | |
| 8 | T2070347 | Frame Adjuster, M16 | 2 | |
| 9 | T3332626 | Screw, TX, M12 x 280, Slv | 1 | |
| 10 | T3150317 | Bolt, HHF, M12 x 85, Silver | 2 | |
| 11 | T3332642 | Screw, TX, M12 x 85, Slv | 1 | |
| 12 | T3332631 | Screw, TX, M12 x 255, Slv | 1 | |
| 13 | T3332650 | Bolt, TX, M10 x 52.5 | 1 | |
| 14 | T3332690 | Bolt, TX, M10 x 70 | 1 | |
| 15 | T3350750 | Washer,12.1 x 28 x 2 | 10 | |
| 16 | T3350234 | Locknut, Flgd, M12 x 1.25 | 5 | |
| 17 | T2071178 | Dowel,12.1 x 16 x 61 | 2 | |
| 18 | T3555029 | Washer,10.5 x 23 x 2 | 2 | |
| 19 | T2071328 | Mesh, Intake, RH | 1 | |
| 20 | T2071329 | Mesh, Intake, LH | 1 | |
| 21 | T3660221 | Rubber Pad,25 x 25 x 5mm | 1 | |
| 22 | T3451400 | Plug, Dia 17.5mm | 2 | |
| 23 | T3450042 | Stopfen | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
