ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

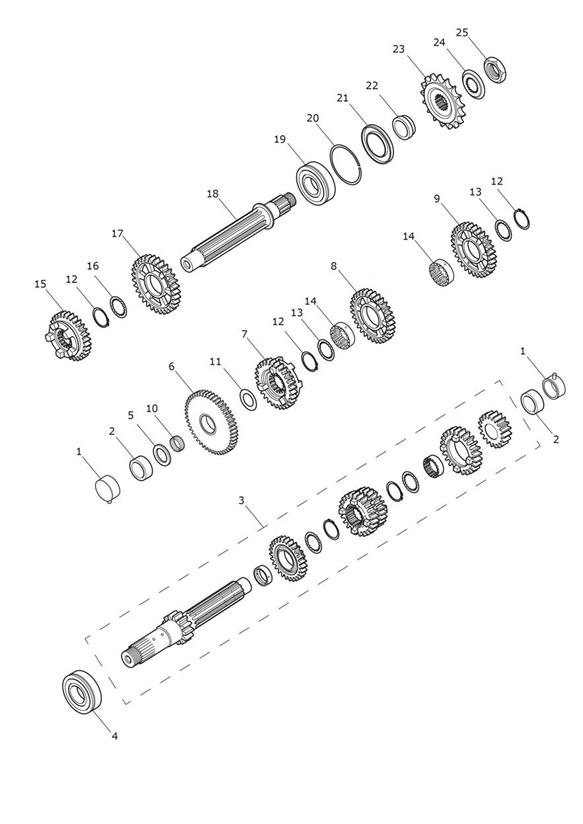

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1180155 | LAGERBUCHSE | 2 | |
| 2 | T3800800 | Bearing, Needle, K25 x 32 x 16 | 2 | |
| 3 | T1185078 | Input Shaft Spares Assy | 1 | |
| 4 | 3800002-T0301 | Kugellager | 1 | |
| 5 | T1180384 | Washer, Thrust,38 x 2.5 | 1 | |
| 6 | T1181551 | ZAHNRAD, ABTRIEB,1. GANG | 1 | |
| 7 | T1187705 | Output, Gear, Fifth | 1 | |
| 8 | T1187704 | Gear, Output, Fourth | 1 | |
| 9 | T1181562 | ZAHNRAD, ABTRIEB,3. GANG | 1 | |
| 10 | T3800101 | Lager, nadel- | 1 | |
| 11 | T3555016 | _Thrust Washer,25 x 35 x 1.0 | 1 | |
| 12 | T3500270 | Circlip,32mm Shaft | 3 | |
| 13 | T1180292 | ANLAUFSCHEIBE,41 OD X 1.5 | 2 | |
| 14 | T1181557 | BUCHSE, ABTRIEB,3. & 4. GANG | 1 | |
| 15 | T1186777 | Kit, Gears, Output, Second & Sixth | 1 | > 596797 - Required when ordering item 15 or item 17 |
| 15 | T1187817 | Gear, Output, Sixth,27/28 | 1 | 596798 > |
| 16 | T1180051 | ANLAUFSCHEIBE,41 OD X 1.5 | 1 | |
| 17 | T1187812 | Gear Assy, Output, Second | 1 | 596798 > |
| 18 | T1187700 | Output Shaft | 1 | |
| 19 | T3800132 | Bearing,30 x 62 x 16, DGB | 1 | |
| 20 | T3800300 | Snap Ring, Ext,62 x 1.7 | 1 | |
| 21 | T3600112 | Öldichtung | 1 | |
| 22 | T1181191 | Distance Sleeve | 1 | |
| 23 | T1180176 | RITZEL,19 ZAEHNE | 1 | |
| 24 | T1180181 | SICHERUNGSSCHEIBE, RITZEL | 1 | |
| 25 | T1180175 | MUTTER, RITZEL | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
