Hauptscheinwerfer - Thunderbird 900

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

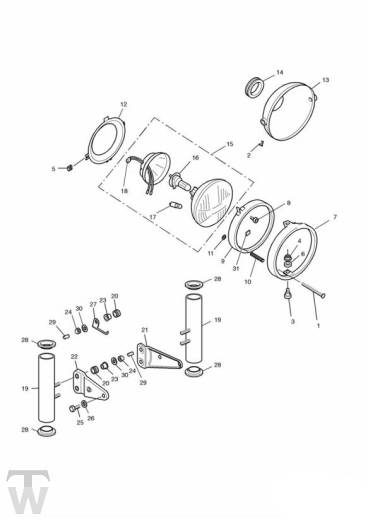

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs 2700080-T0301	Schraube	1	M4 x 45mm
2	T2700081	Screw, C'sunk, Phil, M5 x .08 x 16	2	M5 x 14mm
3	2700082-T0301	Abgesetz. schr.	2	M5 x 12mm
4	T2700493	Nut & Washer Assy, M5, Slv	2
5	T2700084	Nut, Square, M4	1	M4
6	2700085-T0301	Unterlegscheibe	2	M5
7	T2700004	Rim, Headlight	1
8	T2701186	Screw, Pan/HD, M3 x 12	2
9	T2700418	Rim, Headlight Retainer	1
10	T2700722	Spring	1
11	T3551088	Washer,4.25 x 8 x 0.8	1
12	2700012-T0301	Montage, ring	1
13	obs T2700106	Schale	1	» 71698 Chrome
13	T2700191	Schale	1	71699 »
14	T3020351	Grommet,56 x 0.75 x 52	1
15	T2701010	Headlight Assy, LH	1	UK, NZ, AU, JP, ZA, CY, HK, MY, SG LH dip
15	T2701011	Headlight Assy, RH	1	ES, DE, IT, PT, CH, GR, AR, BR, SE, FR RH dip
15	T2701009	Headlight Assy, Sym	1	Symmetrical dip US CAL & TW
16	T2700001	Bulb, H4 60/55W,12V, Type 1, Clear	1
17	T2700210	Bulb, Parking Lamp,12V 4W	1
18	T2701017	Subharness, Headlight	1	Outer cover nicht supplied
19	T2700380	Rohr	2
20	T3020010	Grommet, Mounting Tube	4
21	T2700351	Konsole links	1	» 33726
21	T2700375	Konsole links	1	33727 »
22	T2700361	Konsole rechts	1	» 33726
22	T2700376	Konsole rechts	1	33727 »
23	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	4
24	T3350055	Sich.mutter	4	» 30902
24	T3350044	Hutmutter	4	30903 » M6
25	T3330620	Schraubbolzen	2	M8 x 20mm
26	T3550277	Washer, M8	6	M8
27	obs T3700085	Splint	1	» 71698
28	T2700340	Gummilager	4
29	T3450124	Cap	4	» 71698 M10
30	T3555004	Washer,6.4 x 14 x 1.6	4	M6
31	T3660114	Dichtung	3	Use with T2700703 >204956

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
