Zylinderkopf - Thunderbird 900

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

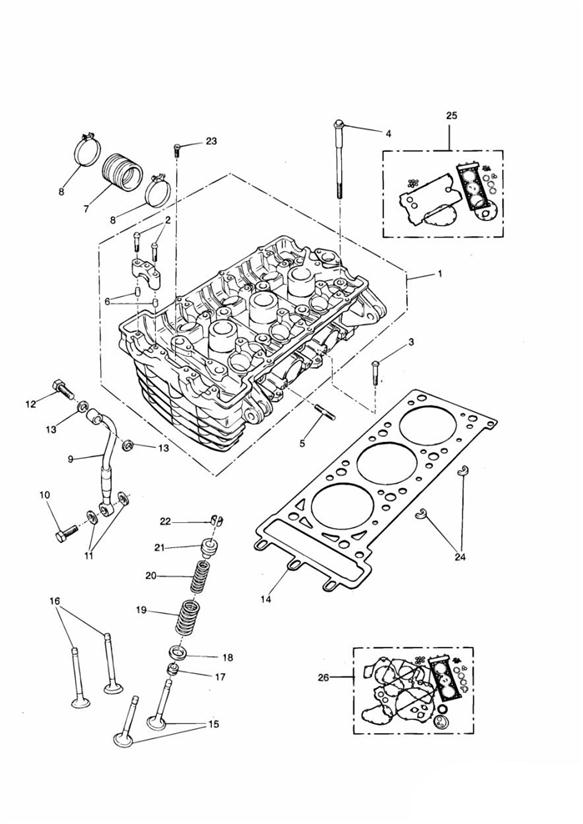

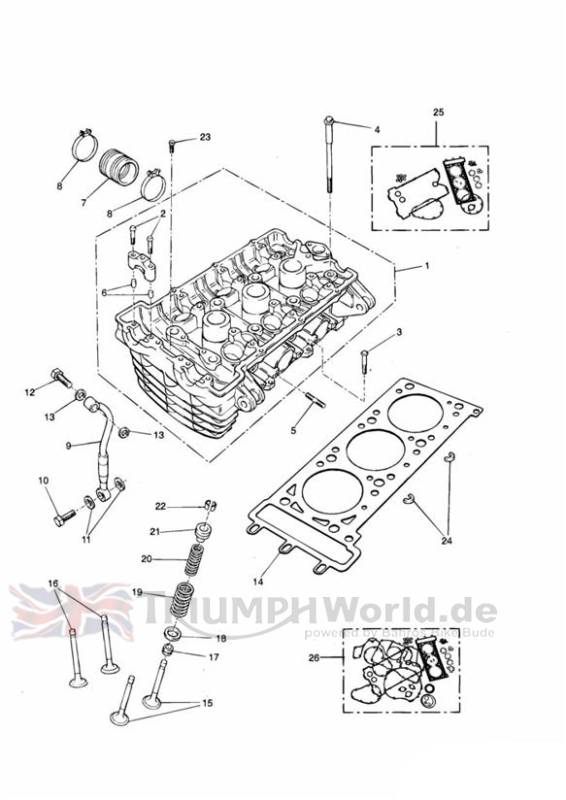

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T1150531	ZYLINDERKOPF, BAUGRUPPE	1	» ENG NO 45224
1	obs T1150556	ZYLINDERKOPF, BAUGRUPPE	1	ENG NO 45225 » » ENG NO 71843
1	obs T1150558	ZYLINDERKOPF, BAUGRUPPE	1	ENG NO 71844 »
2	T3331299	Screw, Pan/HD, Tx, M6 x 40, Slv	16
3	T3331041	Screw, Pan/Hd, Tx, M6 x 25, Enc	2
4	T1160351	Bolt, M10x176.5, Torx 50	8
5	T3100015	Stud, Shld, M8 x 36.5, Slv, Enc	6
6	T3000101	Dowel, Hollow,8 x 14	18
7	T1240935	ANSAUGGUMMI, VERGASER-ZYL.KOPF	3	»24890 CH only »62506 Eng No All except CH
7	1240183-T0301	ANSAUGGUMMI, VERGASER-ZYL.KOPF	3	CH 24981» 42766
7	T1240935	ANSAUGGUMMI, VERGASER-ZYL.KOPF	1	42767» 62392 CH only
7	T1240092	ANSAUGGUMMI, VERGASER.ZYL.KOPF	3	62507» Eng No All except CH 62393» CH only
8	3700003-T0301	Splint	6
9	obs T1210519	OELLEITUNG, ZULAUF NOCKENWELLE	1
10	obs T1210446	HOHLSCHRAUBE, M14 x 1.25	1	» ENG NO 71843
10	obs T1210468	HOHLSCHRAUBE	1	ENG NO 71844 »
11	T3550547	Washer, Cu, OD19 x ID14.2	2
12	T1210240	Banjo Bolt, M10 x28	1
13	T3550546	Washer, Cu, OD 16 x ID 10.2/	2
14	T1150309	ZYLINDERKOPFDICHTUNG,3 ZYL.	1
15	T1130165	AUSLASSVENTIL	6
16	T1130160	EINLASSVENTIL	6
17	T3600004	Oil Seal	12
18	obs 1130070-T0301	VENTILFEDERSITZ	12	» ENG NO 45224
18	T3555019	Washer,12.5 x 27 x 1	12	ENG NO 45225 »
19	obs 1130115-T0301	ERSETZT D. T1130130 & T1130140	12	» ENG NO 45224
19	obs T1130150	VENTILFEDERNKIT INNEN & AUSSEN	12	ENG NO 45225 » » ENG NO 89420
19	T1131201	VENTILFEDER AUSSEN	12	ENG NO 89421 »
20	obs 1130110-T0301	VENTILFEDER INNEN	12	» ENG NO 45224
20	obs T1130150	VENTILFEDERNKIT INNEN & AUSSEN	12	ENG NO 45225 » » ENG NO 89420
20	obs T1130140	VENTILFEDER INNEN	12	ENG NO 89421 »
21	T1130053	VENTILFEDERTELLER OBEN	12
22	T1135555	VENTILKEIL	24
23	T3051058	Screw, Cap/HD, M6 x 20, Enc	3
24	1150016-T0301	ABSTANDSHALTER ZYL.KOPFDICHTG	2
25	3990060-T0301	GASKET SET, HEAD, T309RT	1	Cylinder head
26	T3990052	GASKET SET, FULL, T309RT	1	Full

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
