ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

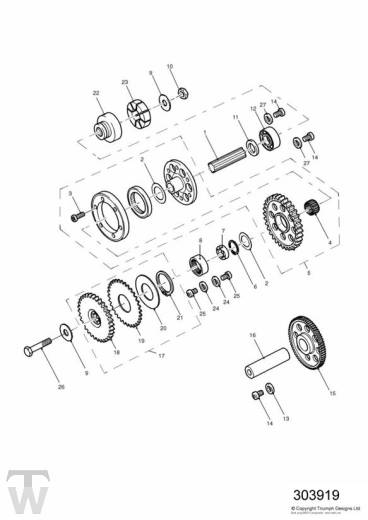

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1220268 | WELLE LICHTMASCHINENANTRIEB | 1 | |
2 | 1220330-T0301 | ANLAUFSCHEIBE | 2 | |
3 | T3051063 | Screw, Cap/Hd, M6 x 16, Enc, Raw | 6 | |
4 | T3800011 | Bearing, Ball,254712 | 1 | |
5 | T1221025 | ANLASSERFREILAUFKUPPLUNG 51 Z | 1 | » ENG NO 109315 |
5 | T1221035 | ANLASSERFREILAUFKUPPLUNG 51 Z | 1 | ENG NO 109316 » » ENG NO 114565 |
5 | T1221025 | ANLASSERFREILAUFKUPPLUNG 51 Z | 1 | ENG NO 114566 » » ENG NO 114892 |
5 | T1221035 | ANLASSERFREILAUFKUPPLUNG 51 Z | 1 | ENG NO 114893 » |
6 | T3500201 | Circlip, EXT,23.5 x 1.2 | 1 | |
7 | T1220285 | ERSETZT DURCH T1220285 | 1 | |
8 | 3800019-T0301 | Lager, nadel- | 1 | |
9 | T3550022 | Washer, Hardened, M8 | 2 | Hardened |
10 | T3350112 | Mutter | 1 | ENG NO 58462 » |
11 | obs 1220291-T0301 | DISTANZSTUECK, FREILAUF | 1 | |
12 | obs 3800020-T0301 | Lager | 1 | |
13 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
14 | T3051062 | Screw, M6 x 12, Enc, Raw | 3 | |
15 | T1220130 | ZWISCHENRAD, ANLASSERFREIL.15Z | 1 | » ENG NO 109315 Starter |
15 | T1220132 | ZWISCHENRAD ANLASSERFREILAUF | 1 | ENG NO 109316 » » ENG NO 114565 Starter |
15 | T1220130 | ZWISCHENRAD, ANLASSERFREIL.15Z | 1 | ENG NO 114566 » » ENG NO 114892 Starter |
15 | T1220132 | ZWISCHENRAD ANLASSERFREILAUF | 1 | ENG NO 114893 » Starter |
16 | T1220457 | Spindle, Idler Gear | 1 | |
17 | obs T1221050 | ZAHNRAD, LICHTMASCHINE, BAUGRP | 1 | |
18 | T1220760 | Gear, Alternator Drive,33T | 1 | |
19 | obs T1220758 | ZAHNRAD, LIMA, SPIELAUSGLEICH | 1 | |
20 | 3550200-T0301 | Scheibe, gummi- | 2 | |
21 | obs 3500016-T0301 | Seegerring | 1 | |
22 | T1220247 | RUCKDAEMPFERGEHAEUSE LIMA | 1 | |
23 | T1220325 | RUCKDAEMPFERGUMMI LIMAANTRIEB | 4 | |
24 | obs 3550230-T0301 | Scheibe | 2 | |
25 | T3332704 | Screw, Torx, M6 x 14 | 2 | M6 x 14mm |
26 | T3150129 | Schraubbolzen | 1 | ENG NO 58462 » M8 x 102.5mm |
27 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
