ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

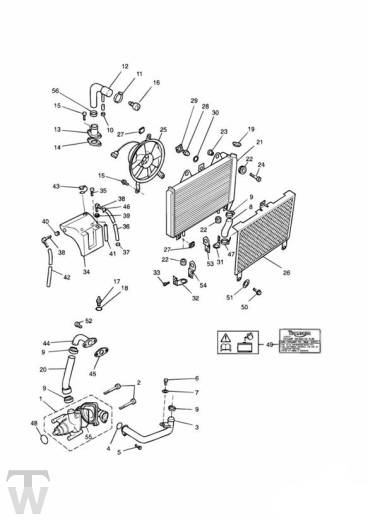

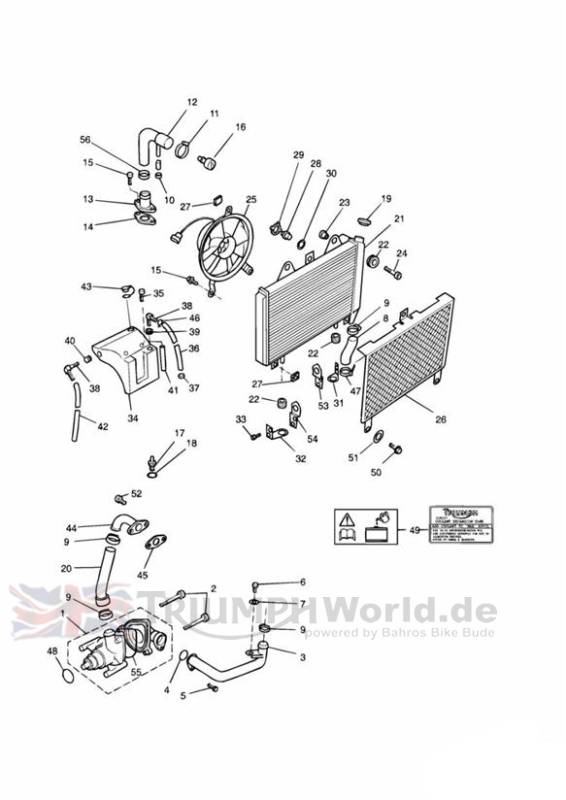

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | 2100006-T0301 | Pumpe, kuehlwasser- | 1 | |
2 | obs 3200027-T0301 | Schraubbolzen | 2 | M6 x 65mm |
3 | obs 2100115-T0301 | Leitung, wasserfuell- | 1 | |
4 | T3600036 | O ring | 1 | |
5 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
6 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 1 | |
7 | obs 3550030-T0301 | Scheibe | 1 | M8 |
8 | obs T2100057 | Schlauchleitung | 1 | All countries except UK, DE & NL,2436 > |
8 | obs 2100012-T0301 | Unt.schlauch | 1 | All countries >> 2435 then UK, DE & NL only |
9 | T2102242 | Schl.schelle | 4 | |
10 | obs T2102280 | Schl.schelle | 1 | |
11 | obs T2102231 | Schl.schelle | 1 | |
12 | obs 2100010-T0301 | Schlauchleitung | 1 | |
13 | obs 2100114-T0301 | Verbindung | 1 | |
14 | T2100054 | Gasket, Cyl Head Outlet | 1 | |
15 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | |
16 | T2102323 | Thermostat | 1 | |
17 | 2102150-T0301 | Sensor, temperatur | 1 | |
18 | obs 3550020-T0301 | Dichtscheibe | 1 | M10 |
19 | T2100074 | Cap Assy | 1 | |
20 | T2100008 | Hose, Water Pump Outlet | 1 | |
21 | obs 2101120-T0301 | Kühler | 1 | All countries except UK, DE & NL,2436 > |
21 | obs 2101100-T0301 | Kühler | 1 | All countries >> 2435 then UK, DE & NL only |
22 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 4 | |
23 | obs T3010262 | Scheibe mit H?lse | 2 | M8 All countries except UK, DE & NL,2436 > |
23 | obs 3010230-T0301 | Scheibe mit H?lse | 2 | All countries >> 2435 then UK, DE & NL only |
24 | obs 3050018-T0301 | Hutschraube | 2 | M8 x 25mm |
25 | obs T3990105 | FAN KIT,3 CYL | 1 | Original fan nicht available |
26 | obs 2100029-T0301 | Grill | 1 | All countries except UK, DE & NL,2436 > |
26 | obs T2100129 | Grill | 1 | All countries >> 2435 then UK, DE & NL only |
27 | T3350111 | Nut, Captive, M6 | 5 | M6 |
28 | obs 2101270-T0301 | Schalter | 1 | Fan |
29 | 2101274-T0301 | Riegel | 1 | Fan switch |
30 | obs 2101272-T0301 | Dichtung | 1 | Fan switch |
31 | 2101410-T0301 | Halterung | 1 | Lower LH |
32 | obs T2101411 | Radiator Mounting Bracket, RH | 1 | Lower RH |
33 | T3203222 | Bolt, HHF, M6 x 12, Slv | 4 | |
34 | obs 2100117-T0301 | Ausdehn.behält. | 1 | |
35 | T3331111 | Screw, Pan/Hd, Tx, M6 x 55, Slv | 2 | |
36 | T3620305 | Rohrleitung | 1 | Radiator to expansion tank |
37 | obs 3700075-T0301 | Schl.schelle | 1 | |
38 | T2100405 | Elbow, ID 8.0 Tube | 2 | |
39 | obs 3450075-T0301 | Gummilager | 1 | |
40 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | |
41 | T3620320 | Pipe, Expansion Tank, Internal | 1 | |
42 | T3620305 | Rohrleitung | 1 | |
43 | T2100997 | Cap, Expansion Tank | 1 | |
44 | obs 2102138-T0301 | Einla? | 1 | Cylinder block |
45 | T2102143 | Dichtung | 1 | |
46 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
47 | T3700015 | Kabelbinder | 1 | Bypass hose to bottom hose |
48 | 3600160-T0301 | O-ring | 1 | |
49 | T3900016 | Schild | 1 | UK, NZ, AU, ZA, GR, CY, HK, MY |
49 | T3900016 | Schild | 1 | CH, DE |
49 | T3900016 | Schild | 1 | NL |
49 | T3900016 | Schild | 1 | FR |
49 | T3900016 | Schild | 1 | IT |
49 | T3900016 | Schild | 1 | AR, ES |
49 | T3900016 | Schild | 1 | JP |
49 | T3900016 | Schild | 1 | BR, PT |
50 | 3330504-T0301 | Schraube | 5 | M6 x 20mm |
50 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 3 | All countries >> 2435 then UK, DE & NL only |
51 | obs 3550060-T0301 | Unterlegscheibe | 3 | All countries except UK, DE & NL,2436 > |
52 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
53 | obs T2101412 | Halterung | 1 | LH |
54 | obs T2101413 | Halterung, feder | 1 | RH |
55 | T3600230 | Packung, wasserpumpen- | 1 | |
56 | T2012144 | Stud, Sprocket Carrier | 1 | |
57 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
