Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

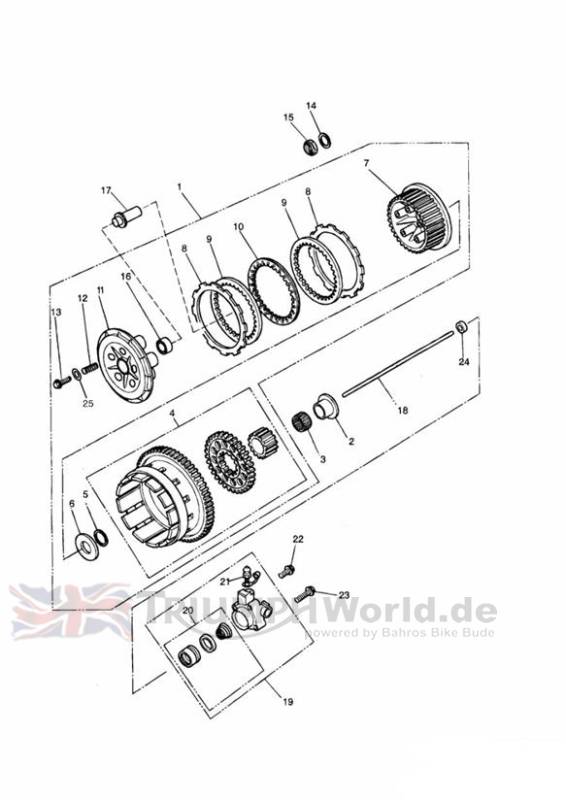

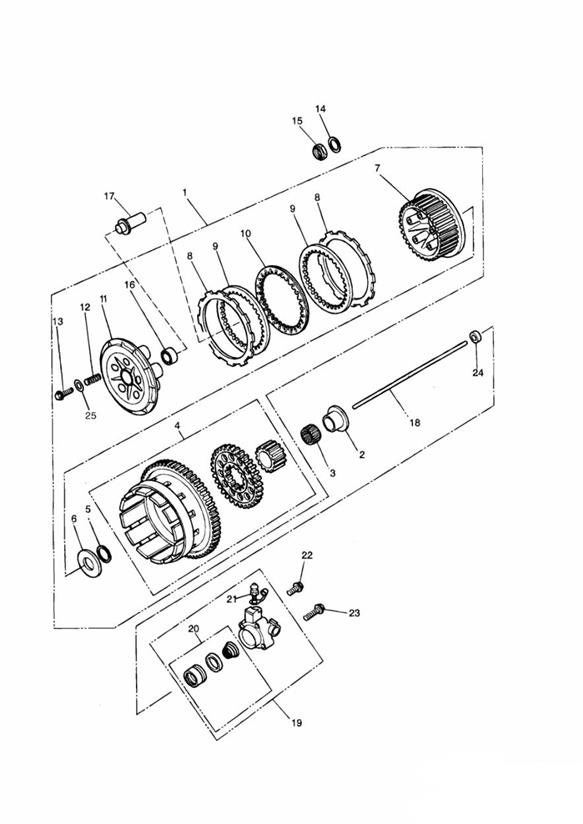

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T1170004 | KUPPLUNG, BAUGRUPPE,4 ZYL. | 1 | 4 Cyl |
| 1 | obs 1170390-T0301 | KUPPLUNG, BAUGRUPPE | 1 | 3 Cyl |
| 2 | obs 1170090-T0301 | BUCHSE | 1 | |
| 3 |  3800035-T0301 | Lager | 1 | |
| 4 | obs T1170370 | KUPPLUNGSKORB, BAUGRUPPE | 1 | 3 Cyl |
| 4 | obs T1170380 | KUPPLUNGSKORB, BAUGRUPPE | 1 | 4 Cyl |
| 5 | 1170310-T0301 | SHIM, KUPPLUNG,0.10 mm | 1 | 0.10mm |
| 5 | obs 1170315-T0301 | SHIM, KUPPLUNG,0.15 mm | 1 | 0.15mm |
| 5 | obs 1170320-T0301 | SHIM, KUPPLUNG,0.20 mm | 1 | 0.20mm |
| 5 | 1170325-T0301 | SHIM, KUPPLUNG,0.25 mm | 1 | 0.25mm |
| 5 | 1170330-T0301 | SHIM, KUPPLUNG,0.30 mm | 1 | 0.30mm |
| 5 | 1170335-T0301 | SHIM, KUPPLUNG,0.35 mm | 1 | 0.35mm |
| 6 | obs 1170020-T0301 | UNTERLEGSCHEIBE 'A', KUPPLUNG | 1 | |
| 7 | obs 1170025-T0301 | NABE, KUPPLUNG | 1 | |
| 8 | 1170036-T0301 | REIBSCHEIBEN, KUPPLUNG,9 STK | 1 | Set of 9 Plates |
| 9 | obs 1170040-T0301 | STAHLSCHEIBE, KUPPLUNG,1 STK | 7 | |
| 10 | 1170065-T0301 | REIBSCHEIBE B, KUPPLUNG,1 STK | 1 | |
| 11 | obs 1170030-T0301 | DRUCKPLATTE, KUPPLUNG | 1 | |
| 12 | 1170045-T0301 | FEDER, KUPPLUNG | 5 | 4 Cyl |
| 12 | 1170086-T0301 | FEDER, KUPPLUNG | 5 | 3 Cyl |
| 13 | obs 1170050-T0301 | SCHRAUBE, M6x25, KUPPLUNG | 5 | M6 x 25mm |
| 14 | T1179999 | Washer, C, Clutch | 1 | |
| 15 | T1170192 | Nut, Clutch, M22 | 1 | M22 |
| 16 | T3800012 | Lager | 1 | |
| 17 | obs 1170088-T0301 | DRUCKSTUECK, KUPPLUNG | 1 | |
| 18 | obs 1170270-T0301 | KUPPLUNGSDRUCKSTANGE | 1 | |
| 19 | 1170110-T0301 | KUPPLUNGSNEHMERZYLINDER SCHWRZ | 1 | Black |
| 20 | 1170201-T0301 | KOLBENKIT, KUPPLUNGSNEHMERZYL. | 1 | |
| 21 | 1170205-T0301 | ENTLUEFTUNGSSCHRAUBE NEHMERZYL | 1 | |
| 22 | 3200024-T0301 | Schraubbolzen | 1 | M6 x 40mm |
| 23 | 3200020-T0301 | Schraubbolzen | 2 | M6 x 90mm |
| 24 | 3600012-T0301 | Dichtung | 1 | |
| 25 | obs 1170550-T0301 | 3 Cyl Clutch Outer Basket | 1 | 3 Cyl |
| 26 | obs T1170580 | Gear, Auxiliary Drive,71T | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
