ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

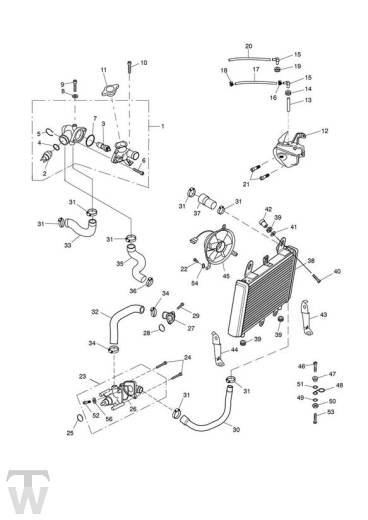

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2100195 | Thermostat | 1 | |
2 | T2100807 | Sensor, temperatur | 1 | > ENG NO 171259 |
2 | T2100807 | Sensor, Coolant Temp | 1 | ENG NO 171260 > |
3 | obs T2102131 | Thermostat | 1 | |
4 | T3600210 | O-ring | 1 | |
5 | obs T2100272 | Riegel | 1 | |
6 | T3331102 | Schraubbolzen | 2 | |
7 | T3600200 | O-ring | 1 | |
8 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
9 | T3150007 | Schraubbolzen | 1 | M6 x 10mm Black |
10 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 1 | |
11 | T2100074 | Cap Assy | 1 | |
12 | T2100470 | Ausdehn.behält. | 1 | |
13 | obs T3620318 | Rohrleitung | 1 | |
14 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | |
15 | T2100405 | Elbow, ID 8.0 Tube | 2 | |
16 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
17 | T3620345 | Coolant Pipe | 1 | Expansion Tank To Thermostat |
18 | T3700077 | Splint | 1 | |
19 | T3021200 | Grommet, Dia 14x4, Panel | 1 | |
20 | T3620309 | Rohrleitung | 1 | Expansion Tank Overflow |
21 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
22 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 3 | |
23 | T2100680 | Pumpe, kuehlwasser- | 1 | |
24 | T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | |
25 | 3600160-T0301 | O-ring | 1 | |
26 | T3600230 | Packung, wasserpumpen- | 1 | |
27 | T2107010 | Kit, Water Elbow, Black | 1 | |
28 | T3600190 | O-ring | 1 | |
29 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | >> 161317 |
29 | T3331101 | Schraubbolzen | 2 | 161318 > |
30 | T2102393 | Schlauchleitung | 1 | Bottom |
31 | T2012144 | Stud, Sprocket Carrier | 7 | |
32 | T2100112 | Schlauchleitung | 1 | Outlet |
33 | T2102376 | Rohrleitung | 1 | Cylinder Head To Thermostat |
34 | T2102242 | Schl.schelle | 2 | |
35 | T2102566 | Rohr, umleitungs- | 1 | |
36 | obs T2102110 | Schl.schelle | 1 | |
37 | T2102386 | Rohrleitung | 1 | Thermostat To Radiator |
38 | obs T2100431 | Kühler | 1 | |
39 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 4 | |
40 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
41 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
42 | obs T3010262 | Scheibe mit H?lse | 2 | M8 |
43 | obs T2100441 | Halterung, feder | 1 | LH |
44 | obs T2100442 | Halterung, feder | 1 | RH |
45 | T2101241 | Lüfter | 1 | |
46 | obs T3202030 | Schraubbolzen, M6 x 20 | 1 | >> 161317 M6 x 30mm |
47 | T3010709 | Flanged Sleeve,6.4 x 11.5 x 10.75 | 1 | >> 161317 |
48 | T2102600 | Splint | 1 | >> 161317 |
48 | T2101655 | Hose Guide | 1 | 161318 > |
49 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | >> 161317 |
50 | T3350012 | Sich.mutter | 1 | >> 161317 |
51 | T3555026 | Washer,6.4 x 18 x 1.6 | 1 | >> 161317 |
52 | T3330804 | Bolzen, flansch- | 1 | |
53 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | 161318 > |
54 | T3555004 | Washer,6.4 x 14 x 1.6 | 3 | |
55 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
56 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
