Vorderrad - Tiger 800 XC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

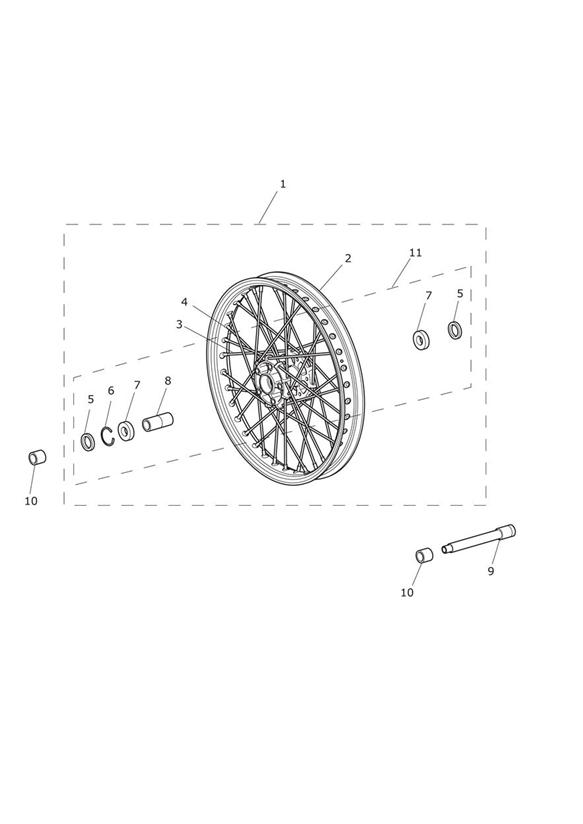

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2004400	Wheel Assy, Front,21 x 2.15	1	> 656948
1	obs T2006100	Wheel Assy, Front,2.15 x 21	1	656949 > 712925
1	T2004400	Wheel Assy, Front,21 x 2.15	1	712926 >
2	T2004401	Rim,21 x 2.15, Aluminium	1	> 656948
2	obs T2006101	Rim,21 x 2.15, Aluminium	1	656949 > 712925
2	T2004401	Rim,21 x 2.15, Aluminium	1	712926 >
3	T2004404	Spoke, Wire,4.0x230mm	36	> 656948
3	obs T2006104	Spoke, Wire,4.5x230mm	36	656949 > 712925
3	T2004404	Spoke, Wire,4.0x230mm	36	712926 >
4	T2005003	Nipple, Steel, Spoke 4.0mm	36	> 656948
4	T2006103	Nipple, Steel, Spoke 4.5mm	36	656949 > 712925
4	T2005003	Nipple, Steel, Spoke 4.0mm	36	712926 >
5	T3600705	Oil Seal,35 47 6	2
6	T3500402	Circlip, Int Dia 47	1	> 656948
6	T3500085	Circlip, Int Dia 47	1	656949 > 712925
6	T3500402	Circlip, Int Dia 47	1	712926 >
7	T3800703	Bearing, Ball,20 47 14	2
8	T2003511	Spacer, Wheel,20 81	1	> 656948
8	T2000615	Spacer, Internal, Front Wheel	1	656949 > 712925
8	T2003511	Spacer, Wheel,20 81	1	712926 >
9	T2000650	Front Wheel Spindle	1
10	T2000427	Spacer, Front Wheel	2
11	T2004402	Hub Assy, Front 4mm spokes	1	> 656948
11	T2006102	Hub Assy, Front 4.5mm spokes	1	656949 > 712925
11	T2004402	Hub Assy, Front 4mm Spokes	1	712926 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
