Telegabel - Tiger 800 XC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

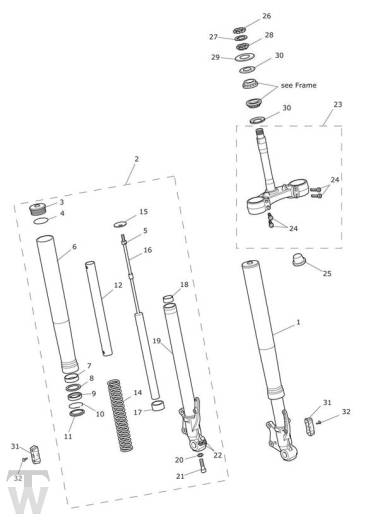

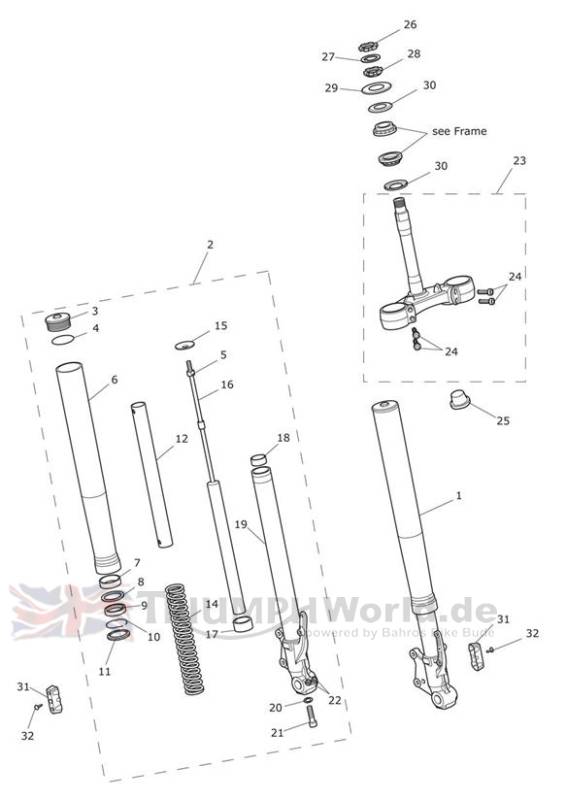

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2046110	Front Fork Assy, LH	1
2	T2046120	Front Fork Assy, RH	1
3	T2046137	Fork Bolt	2
4	T2046138	O Ring	2
5	obs T2046139	Locknut	2
6	T2046134	Outer Tube	2
7	T2046145	Guide Bush	2
8	T2046144	Seal, Spacer	2
9	T2046143	Oil Seal	2
10	T2041690	Oil Seal Stopper Ring	2
11	T2046142	Dust Seal	2
12	obs T2046147	SPG Collar	2
14	T2046136	Spring	2
15	T2046140	Spg Seat Stopper	2
16	T2046135	Damper Comp	2
17	T2048174	Centering Plate	2
18	T2046141	Slide Bush	2
19	T2046132	LH Slide Pipe	1
19	T2046131	RH Slide Pipe	1
20	T2042907	DICHTSCHEIBE	2
21	T2046164	Capscrew, Oil Lock	2
22	T2046146	Hex Socket Bolt	2
23	T2049787	Lower Yoke Assy	1
24	T3050300	Screw, Cap/HD, M8	4
25	T3450060	Kappe	1
26	T2040304	ABSCHLUSSMUTTER, M 30	1
27	obs T2041306	Washer, Headstock	1
28	T2040301	Adjuster Nut, M30, Lower	1
29	T2046559	Cover, Headstock Bearing	1
30	T3600234	Dichtung, staubschutz-	2
31	T2046133	Mudguard Spacer, Moulded	2
32	T3450290	Fir Tree, M5, Dia 12.1 x 15	4

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
