Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

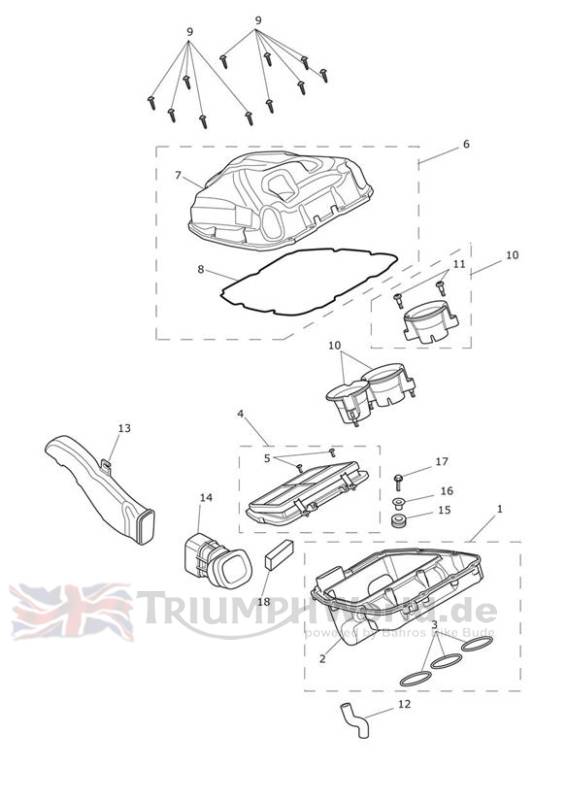

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2200541 | Lower Airbox Assembly | 1 | |
| 2 | obs T2200542 | Lower Airbox Moulding | 1 | |
| 3 | T2208180 | Airbox/Throttle Body, O Ring | 3 | |
| 4 | T2200557 | Air Filter Assembly | 1 | |
| 5 | T3330771 | Bolt, Domed, M5 x 10 | 2 | |
| 6 | T2200559 | Upper Airbox Assembly | 1 | |
| 7 | obs T2200603 | Upper Airbox Moulding | 1 | |
| 8 | T2200597 | Airbox Seal | 1 | |
| 9 | T3332427 | Screw, S/Tap, HHF,50 x 20.5 | 11 | |
| 10 | T2207603 | Intake Trumpet, Assy | 3 | |
| 11 | T3330887 | Bolt, Shouldered, M5 x 0.8 | 6 | |
| 12 | T2200616 | Breather Hose, Crankcase | 1 | |
| 13 | T2200584 | Air Intake Duct | 1 | |
| 14 | T2200582 | Transition Rubber, Airbox | 1 | |
| 15 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 1 | |
| 16 | T3010708 | Flanged Sleeve,8.4 x 12 x 12.5 | 1 | |
| 17 | T3205081 | Bolt, HHF, Lghtd, M6 x 28, Enc | 1 | |
| 18 | T2200722 | Breather Chamber Foam | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
