Cockpit - Tiger 800

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

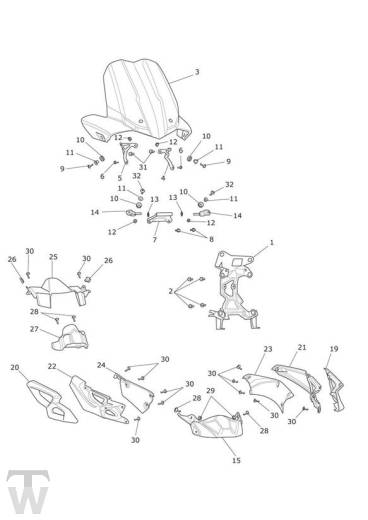

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2307778	Front Subframe	1	For bikes prior to VIN 646020 also order T2307997
2	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	4
3	T2305320	Screen, Low	1	All Markets Except US & CA
3	T2305321	Screen, Low	1	US & CA
4	T2307980	Screen Mount Bracket, LH	1
5	T2307870	Screen Mount Bracket, RH	1
6	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
7	T2307996	Screen Mount Casting	1
8	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	2
9	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2
10	T3020003	Gummilager	4
11	T3010706	Flanged Sleeve,5.2 x 7 x 6.3	4
12	T3350010	Sich.mutter	4
13	T3600109	O Ring, ID 5.6 x 2.3	2
14	T2307830	Mount Bracket, Screen	2
15	T2305314	Centre Panel	1
19	T2305301-LS	Screen Panel, LH	1	Graphite
20	T2305302-LS	Screen Panel, RH	1	Graphite
21	T2305306	Cockpit Panel, LH	1
22	T2305307	Cockpit Panel, RH	1
23	T2305311	Cockpit Infill Panel, LH	1
24	T2305312	Cockpit Panel Infill, RH	1
25	T2305308	Panel, Tank, Front	1
26	T3350123	Nut, Captive, M5, Non-Secured	2
27	T2305309	Ignition Switch Panel	1
28	T3330727	Screw, But/Hd, M6 x 20, Slv	4
29	T3350003	Sich.mutter	2
30	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	12
31	T3332568	Screw, But/HD, M5 x 8, Slv	2
32	T3338989	Screw, But/Hd, M5 x 20, S/S	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
