Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

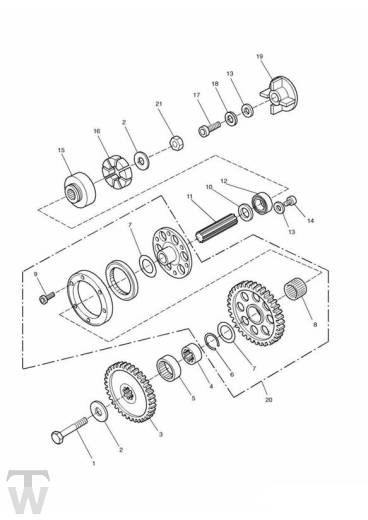

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T1220800 | LICHTMASCHINENWELLE, BAUGRUPPE | 1 | >> ENG NO 56684 |
| 1 | T3150135 | Satz, befestigungen | 1 | ENG NO 56685 >> ENG NO 62371 |
| 1 | T3150129 | Schraubbolzen | 1 | ENG NO 62372 >> M8 x 102.5mm |
| 2 | T3550022 | Washer, Hardened, M8 | 2 | |
| 3 | obs T1220960 | ZAHNRAD, LICHTMASCHINE | 1 | |
| 4 | obs T1220280 | ERSETZT DURCH T1220285 | 1 | |
| 5 | 3800019-T0301 | Lager, nadel- | 1 | |
| 6 | T3500201 | Circlip, EXT,23.5 x 1.2 | 1 | |
| 7 | 1220330-T0301 | ANLAUFSCHEIBE | 2 | |
| 8 | T3800011 | Bearing, Ball,254712 | 1 | |
| 9 | T3051063 | Screw, Cap/Hd, M6 x 16, Enc, Raw | 6 | |
| 10 | obs 1220291-T0301 | DISTANZSTUECK, FREILAUF | 1 | |
| 11 | T1220800 | LICHTMASCHINENWELLE, BAUGRUPPE | 1 | >> ENG NO 56684 |
| 11 | T1220268 | WELLE LICHTMASCHINENANTRIEB | 1 | ENG NO 56685 > |
| 12 | obs 3800020-T0301 | Lager | 1 | |
| 13 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 3 | |
| 14 | T3051062 | Screw, M6 x 12, Enc, Raw | 2 | |
| 15 | T1220247 | RUCKDAEMPFERGEHAEUSE LIMA | 1 | |
| 16 | T1220325 | RUCKDAEMPFERGUMMI LIMAANTRIEB | 4 | |
| 17 | T3150125 | Schraubbolzen | 1 | M6 x 16mm |
| 18 | 3550031-T0301 | Glocke | 1 | |
| 19 | obs T1220307 | MITNEHMER LICHTMASCHINENANTRIE | 1 | |
| 20 | T1221025 | ANLASSERFREILAUFKUPPLUNG 51 Z | 1 | Use with 15 tooth starter gear |
| 21 | T1220800 | LICHTMASCHINENWELLE, BAUGRUPPE | 1 | >> ENG NO 56684 |
| 21 | T3150135 | Satz, befestigungen | 1 | ENG NO 56685 >> ENG NO 62371 |
| 21 | T3350112 | Mutter | 1 | ENG NO 62372 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
