Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

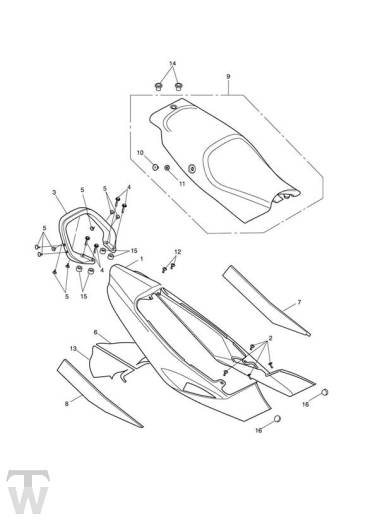

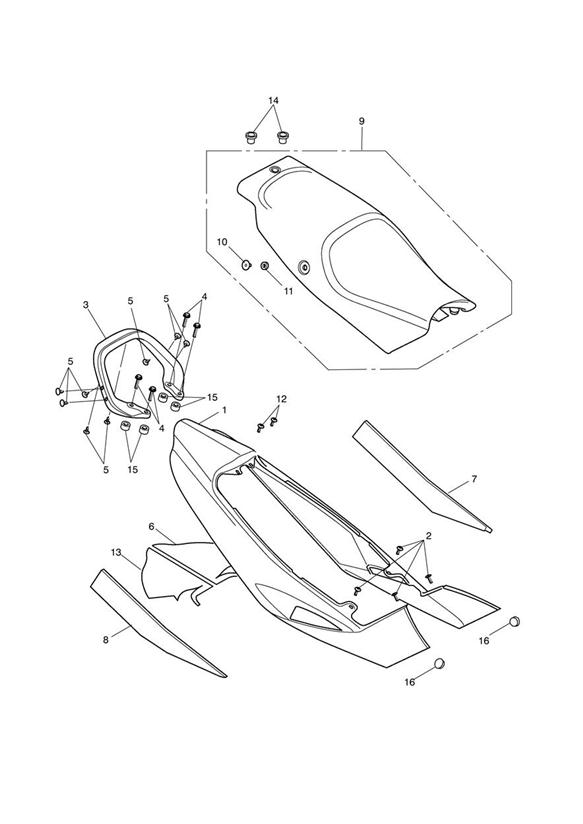

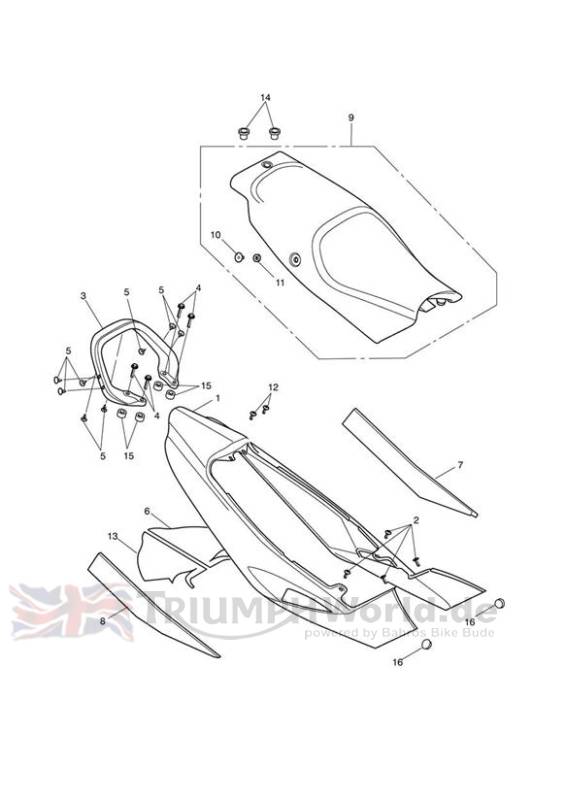

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2301946-JD | Rear Panel Assy | 1 | Caspian Blue > 317417 |
| 1 | obs T2301946-MH | Rear Panel Assy | 1 | Aluminium Silver > 281465 |
| 1 | T2301946-CP | Rear Panel Assy | 1 | Sunset Red > 281465 |
| 1 | obs T2301946-PR | Rear Panel Assy | 1 | Phantom Black 281466 > 340147 (non ABS) & > 340226 (ABS version) |
| 1 | obs T2301946-CM | Rear Panel Assy | 1 | Tornado Red 281466 >340147 (non ABS) & > 340226 (ABS version) |
| 1 | obs T2301946-JI | Rear Panel, Assy | 1 | Pacific Blue 317418 >340147 (non ABS) & > 340226 (ABS version) |
| 1 | T2301946-LC | Rear Panel Assy | 1 | Graphite 317418 >340147 (non ABS) & > 340226 (ABS version) |
| 1 | obs T2301946-CM | Rear Panel Assy | 1 | Tornado Red 340148 > 363102 (non ABS) & 340227 > 363102 (ABS version) |
| 1 | obs T2301946-JI | Rear Panel Assy | 1 | Pacific Blue 340148 > (non ABS) & 340227 > (ABS version) |
| 1 | T2301946-LC | Rear Panel Assy | 1 | Graphite 340148 > (non ABS) & 340227 > (ABS version) |
| 1 | obs T2301946-PR | Rear Panel Assy | 1 | Phantom Black - 363103 > |
| 1 | obs T2301946-CM | Rear Panel Assy | 1 | Tornado Red 411984> |
| 1 | obs T2301946-JD | Rear Panel Assy | 1 | Caspian Blue 473836 > |
| 1 | T2301946-HA | Rear Panel Assy | 1 | British Racing Green 472878 > |
| 2 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 4 | |
| 3 | T2304723 | Kit, Grab Rail | 1 | > 268574 |
| 3 | T2304681 | Grab Rail | 1 | 268575 > |
| 4 | T3205653 | Bolt, HHF, Lghtd, M8 x 30, Slv | 4 | |
| 5 | T3451260 | Firtree,5 x 11mm, Blk | 8 | |
| 6 | T2301556 | Pad, Heat Shield | 1 | |
| 7 | T2301557 | Pad, Heat Shield, Foam, Lh | 1 | |
| 8 | T2301558 | Pad, Heat Shield, Foam Rh | 1 | |
| 9 | T2304695 | Seat Assembly | 1 | > 281465 |
| 9 | T2301365 | Seat Assembly | 1 | 281466 > 340147 (non ABS); 281466 > 340227 (ABS version) |
| 9 | obs T2303117 | ASSEMBLY, SEAT | 1 | 340148 > (non ABS); 340227 > (ABS version) |
| 10 | T2307379 | Machine Boss | 2 | 281466 > 340147 (non ABS); 281466 > 340227 (ABS version) |
| 11 | obs T3350079 | Nut | 2 | |
| 12 | T3338989 | Screw, But/Hd, M5 x 20, S/S | 2 | |
| 13 | T2301559 | Pad, Heat Shield | 1 | |
| 14 | T3010706 | Flanged Sleeve,5.2 x 7 x 6.3 | 2 | |
| 15 | T3550164 | Washer, M8, Tapered | 4 | |
| 16 | T3020166 | Foot, Protective, Adhesive | 2 | 340148> |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
