ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

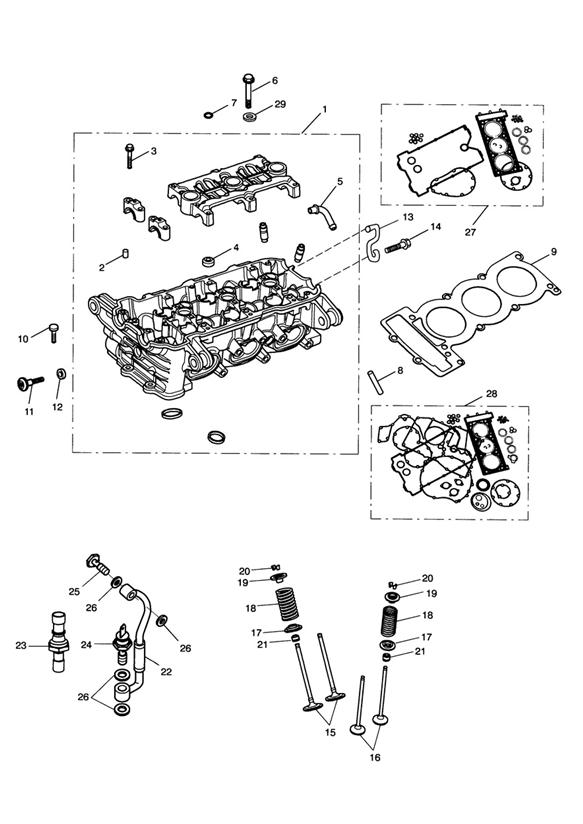

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1150384 | Cylinder Head Spares Kit | 1 | All Except AU, NZ, ZA & USCal |
1 | T1151560 | Cyl Head Assy,3 Cyl | 1 | AU, HK, NZ, ZA > Eng No 250478; AU, NZ & ZA Eng No 250479 > Eng No 343058 |
1 | T1151560 | Cyl Head Assy,3 Cyl | 1 | AU, NZ, AZ - Eng No 343059 > |
1 | T1150385 | Cylinder Head Spares Kit | 1 | USCal |
2 | T3000101 | Dowel, Hollow,8 x 14 | 6 | |
3 | T3201029 | Schraubbolzen, M6 x 40 | 16 | |
4 | T3450005 | Stopfen | 2 | |
5 | T2108037 | Spigot | 1 | |
6 | T1155511 | Bolt, Cylinder Head, M10 x 81 | 8 | |
7 | T3600188 | O Ring, Fluorocarbon | 3 | |
8 | T3100015 | Stud, Shld, M8 x 36.5, Slv, Enc | 6 | |
9 | T1153000 | ZYLINDERKOPFDICHTUNG,3 ZYL | 1 | |
10 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 2 | |
11 | T3332578 | Screw, Pan/HD, Shld, M6 x 65, Slv | 1 | |
12 | T1260309 | Seal, Cam Cover, Screw, Twin Lip | 1 | |
13 | obs T3700112 | Führung | 1 | |
14 | T3201228 | Bolt, HHF, M8 x 14, Slv | 1 | |
15 | T1130121 | Valve, Inlet | 6 | |
16 | T1130122 | Valve, Exhaust | 6 | |
17 | T1130404 | Platform, Spring Valve | 12 | |
18 | T1131201 | VENTILFEDER AUSSEN | 12 | |
19 | T1131204 | Retainer, Spring, Valve | 12 | |
20 | T1130705 | VENTILKEIL | 24 | |
21 | T1130710 | VENTILSCHAFTDICHTUNG,5.0 mm | 12 | |
22 | T1210555 | Pipe Assy, Oil Feed, Camshaft | 1 | |
23 | T1210111 | OELDRUCKSCHALTER | 1 | directly connected to main electric |
24 | T1210500 | OELDRUCKSCHALTER | 1 | USCal only, to be used with cable T2501615 |
25 | T1210240 | Banjo Bolt, M10 x28 | 1 | |
26 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 4 | |
27 | T3990084 | GASKET KIT, HEAD, T695NA/T595NJ | 1 | |
28 | T3990079 | GASKET KIT, FULL, T695NA | 1 | > Eng No 403403 |
28 | T3991050 | Gasket Kit, Full | 1 | Eng No 403404 > |
29 | T3555008 | Washer,10.5 x 18.1 x 2 | 8 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
