Schaltwelle Schaltwalze - Rocket III Touring

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

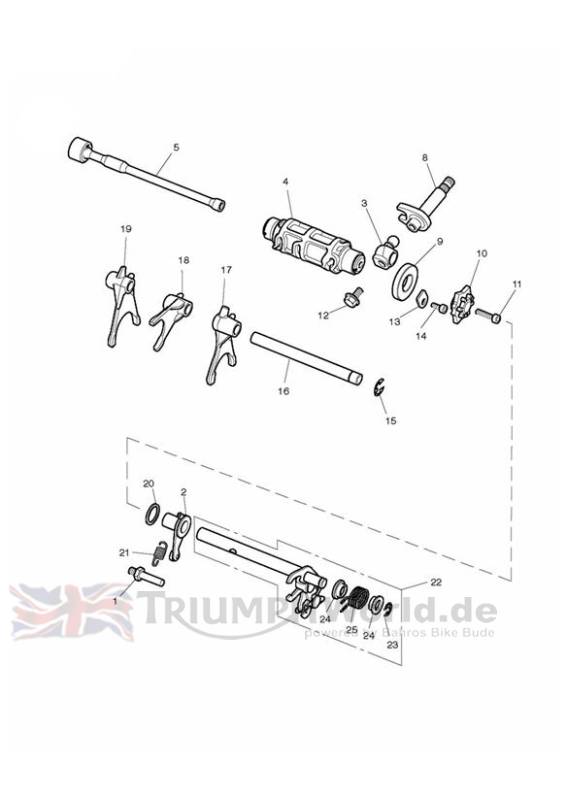

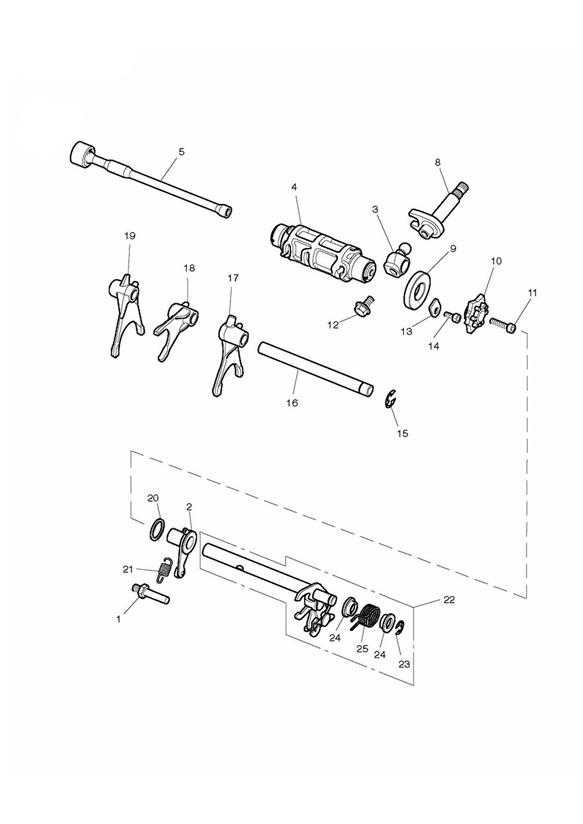

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1190054	SPRING ABUTMENT BOLT	1
2	T1190307	Kit, Detent Arm & Spring	1	> Eng No 372324
2	T1190305	Dentent Arm Assy	1	Eng No 372325 >
3	T1190061	Arm, Gearchange Actuator	1
4	T1190219	SELECTOR DRUM	1
5	T1197800	Shaft, Gear Position	1
8	T1190212	WELLE SCHALTARM	1
9	T3800090	Kugellager	1
10	T1190004	ARRETIERUNGSRAD	1
11	T3331041	Screw, Pan/Hd, Tx, M6 x 25, Enc	1
12	T3201977	Bolt, HHF, M8 x 16, Raw, Enc	1
13	T1190207	ANKERSCHEIBE	1
14	T3051062	Screw, M6 x 12, Enc, Raw	1
15	T3500044	Seegerring	1
16	T1191067	Selector Shaft	1
17	T1190650	SCHALTGABEL,1./4. GANG	1
18	T1190655	SCHALTGABEL,5. GANG	1
19	T1190660	SCHALTGABEL,2./3. GANG	1
20	T3550987	Washer, Thrust,14 x 17 x 1.5	1
21	T1190086	Detent Spring	1
22	T1190028	SCHALTWELLE, BAUGRUPPE	1
23	T3500044	Seegerring	1
24	T1190053	BUCHSE, RUECKHOLFEDER	2
25	T1190016	RUECKHOLFEDER, SCHALTWELLE	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
