ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

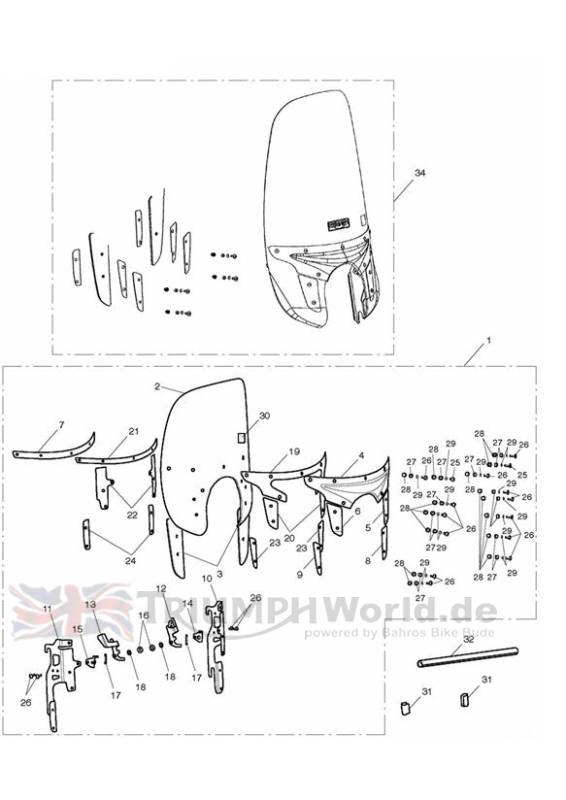

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2307490 | Screen Assy, Summer | 1 | N/A to Special Edition |
1 | T2307490 | Screen Assy, Summer | 1 | Special Edition - 541309 > |
2 | T2307470 | Screen, Moulding, Summer | 1 | |
3 | T2307481 | Screen, Air Deflector | 2 | |
4 | T2307461 | Brace, Screen, Front, Cross | 1 | |
5 | T2307462 | Brace, Screen, Front, LH | 1 | |
6 | T2307463 | Brace, Screen, Front, RH | 1 | |
7 | T2307491 | Brace, Screen, Rear, Cross | 1 | |
8 | T2307482 | Brace, Screen, Deflector, LH | 1 | |
9 | T2307483 | Brace, Screen, Deflector, RH | 1 | |
10 | T2307492 | Bracket, Screen, LH | 1 | |
11 | T2307493 | Bracket, Screen, RH | 1 | |
12 | T2307494 | Bracket, Lever, LH | 1 | |
13 | T2307495 | Bracket, Lever, RH | 1 | |
14 | T2307496 | Bracket, Stop, LH | 1 | |
15 | T2307497 | Bracket, Stop, RH | 1 | |
16 | T2307499 | Bush, Shouldered | 2 | |
17 | T2307479 | Spring, Tension | 2 | |
18 | T3550207 | Washer, Wave Spring, M10 | 2 | |
19 | T2307471 | Gasket, Front, Cross | 1 | |
20 | T2307472 | Gasket, Front | 2 | |
21 | T2307473 | Gasket, Rear, Cross | 1 | |
22 | T2309533 | Cockpit Infill Bracket, RH | 2 | |
23 | T2307484 | Gasket, Deflector, Front | 2 | |
24 | T2307485 | Gasket, Deflector, Rear | 2 | |
25 | obs T3330621 | Screw, M6 x 20 | 2 | |
26 | T3330624 | Screw, M6 x 16 | 17 | |
27 | T3000056 | Spacer | 15 | |
28 | T3350083 | Domenut, M6 | 15 | |
29 | T3550224 | Washer, Nylon | 15 | |
30 | obs T3900153 | Label, Windscreen Cleaning | 1 | |
31 | obs T3700183 | Clip, U-Section Trim | 2 | |
32 | T3660011 | Trim, U-Channel,1120mm | 1 | |
34 | obs A9708113 | Windshield Roadster Kit, Polshd | 1 | Special Edition Only > 541308 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
