ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

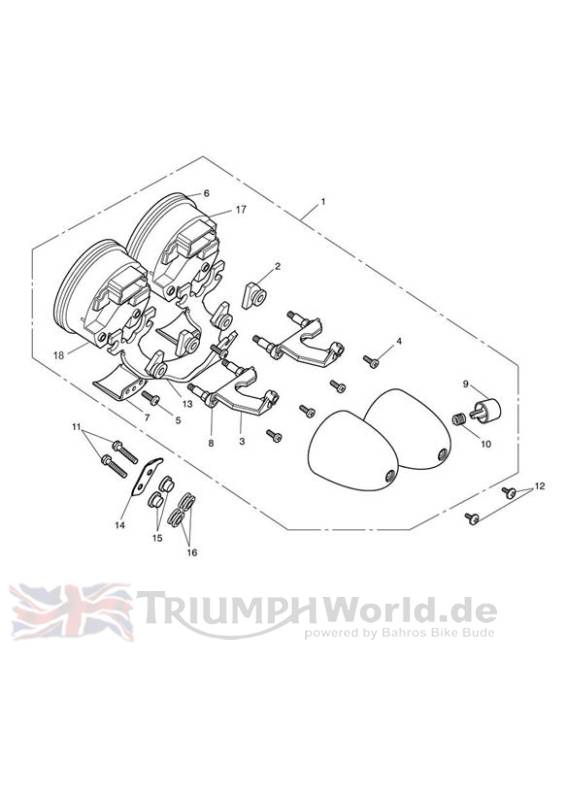

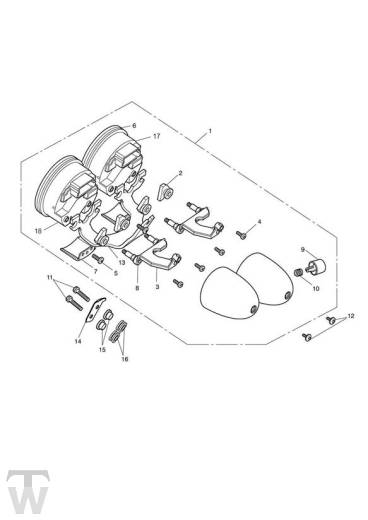

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2500661 | Spares Kit, MPH Instruments | 1 | > 443294; UK, US, CY |
1 | T2500656 | Instrument Assy, MPH | 1 | 443295 >; UK, US, CY |
1 | T2500662 | Spares Kit, KPH Instruments | 1 | > 443163; All Mkts expt UK, US & CY |
1 | T2500657 | Instrument Assy, KPH | 1 | 443164 >; All mkts expt UK, US & CY |
2 | T2501366 | Damper, Internal, Instrument | 4 | |
3 | T2501369 | Mount, Rear Case, Instrument | 2 | |
4 | T2501370 | Screw, M4 x 10, S/S | 4 | |
5 | T2501365 | Screw, M3 x 10, S/S | 2 | |
6 | T2501364 | Damper Ring, Instrument, Thin | 2 | |
7 | T2501363 | Cover, Segment, Instrument | 2 | |
8 | T2501368 | Bolt, Shld, M5 x 5, H/H, M4 Int | 4 | |
9 | T2503889 | Reset Knob, Speedo | 1 | |
10 | T2501362 | Spring, Reset Knob, Speedo | 1 | |
11 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | > 443294; MPH Instruments & > 443163; KPH Instruments |
11 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | 443295 >; MPH Instruments & 443164 >; KPH Instruments |
12 | T3331222 | Screw, Thread Forming,4 x 16 | 2 | |
13 | T2500663 | Kit, Instrument Bracket | 1 | > 443294; MPH Instruments & > 443163; KPH Instruments |
13 | T2500658 | Instrument Bracket, Twin | 1 | 443295 >; MPH Instruments & 443164 >; KPH Instruments |
14 | T2500659 | Cover, Instrument Mount | 1 | 443295 >; MPH Instruments & 443164 >; KPH Instruments |
15 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | 443295 >; MPH Instruments & 443164 >; KPH Instruments |
16 | T3020050 | Gummilager | 2 | 443295 >; MPH Instruments & 443164 >; KPH Instruments |
17 | T2503034 | Speedo Gauge, Black, MPH | 1 | UK, US & CY |
17 | T2503039 | Speedo Gauge, Black, KPH | 1 | All Mkts Expt UK, US & CY |
18 | T2503041 | Tacho Gauge, Black, LCD | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
