ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

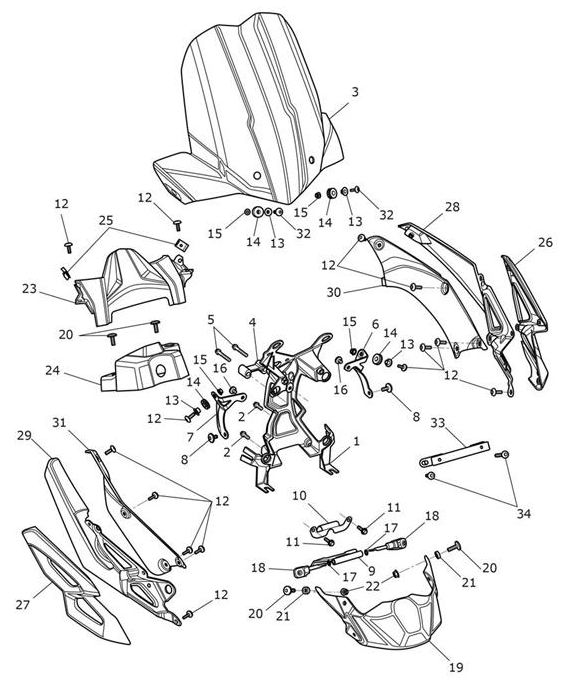

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2307778 | Front Subframe | 1 | |
2 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
3 | T2305320 | Screen, Low | 1 | All Markets Except US & CA |
3 | T2305321 | Screen, Low | 1 | US & CA |
4 | obs T2071641 | Spacer, Front Subframe | 1 | |
5 | T3205072 | Bolt, HHF, Lghtd, M6 x 40, Slv | 2 | |
6 | T2307980 | Screen Mount Bracket, LH | 1 | |
7 | T2307870 | Screen Mount Bracket, RH | 1 | |
8 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
9 | T2307996 | Screen Mount Casting | 1 | |
10 | T2305705 | Bracket, Ambient Temperature | 1 | |
11 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
12 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 14 | |
13 | T3010706 | Flanged Sleeve,5.2 x 7 x 6.3 | 4 | |
14 | T3020003 | Gummilager | 4 | |
15 | T3350010 | Sich.mutter | 4 | |
16 | T3332568 | Screw, But/HD, M5 x 8, Slv | 2 | |
17 | T3600109 | O Ring, ID 5.6 x 2.3 | 2 | |
18 | T2307830 | Mount Bracket, Screen | 2 | |
19 | T2309939-PG | Centre Panel | 1 | Jet Black - > 958808 All Except BR & IN; > 955761 BR & IN Only |
19 | T2309939-NW | Centre Panel | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
19 | T2309939-NK | Centre Panel | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
20 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | |
21 | T3551234 | Washer, Nylon | 2 | |
22 | T3350003 | Sich.mutter | 2 | |
23 | T2306954 | Panel, Tank, Front | 1 | |
24 | T2309879 | Ignition Switch Panel | 1 | |
25 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
26 | T2305529-MH | Screen Panel, Pntd, LH | 1 | Aluminium Silver |
26 | T2305529-PS | Screen Panel, Pntd, LH | 1 | Matt Jet Black - > 958808 All Except BR & IN; > 955761 BR & IN Only |
27 | T2305528-MH | Screen Panel, Pntd, RH | 1 | Aluminium Silver |
27 | T2305528-PS | Screen Panel, Pntd, RH | 1 | Matt Jet Black - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309838-PG | Cockpit Panel, LH | 1 | Jet Black - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309838-NW | Cockpit Panel, LH | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
28 | T2309838-NK | Cockpit Panel, LH | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
29 | T2309839-PG | Cockpit Panel, RH | 1 | Jet Black - > 958808 All Except BR & IN; > 955761 BR & IN Only |
29 | T2309839-NW | Cockpit Panel, RH | 1 | Crystal White - > 958808 All Except BR & IN; > 955761 BR & IN Only |
29 | T2309839-NK | Cockpit Panel, RH | 1 | Pure White - 958809 > All Except BR & IN; 955762 > BR & IN Only |
30 | T2305311 | Cockpit Infill Panel, LH | 1 | |
31 | T2305312 | Cockpit Panel Infill, RH | 1 | |
32 | T3338989 | Screw, But/Hd, M5 x 20, S/S | 2 | |
33 | obs T2701415 | Bracket, Number Plate, Front | 1 | IN Only |
34 | T3330429 | Screw, Skt HD, M5 x 25, S/S | 2 | IN Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
