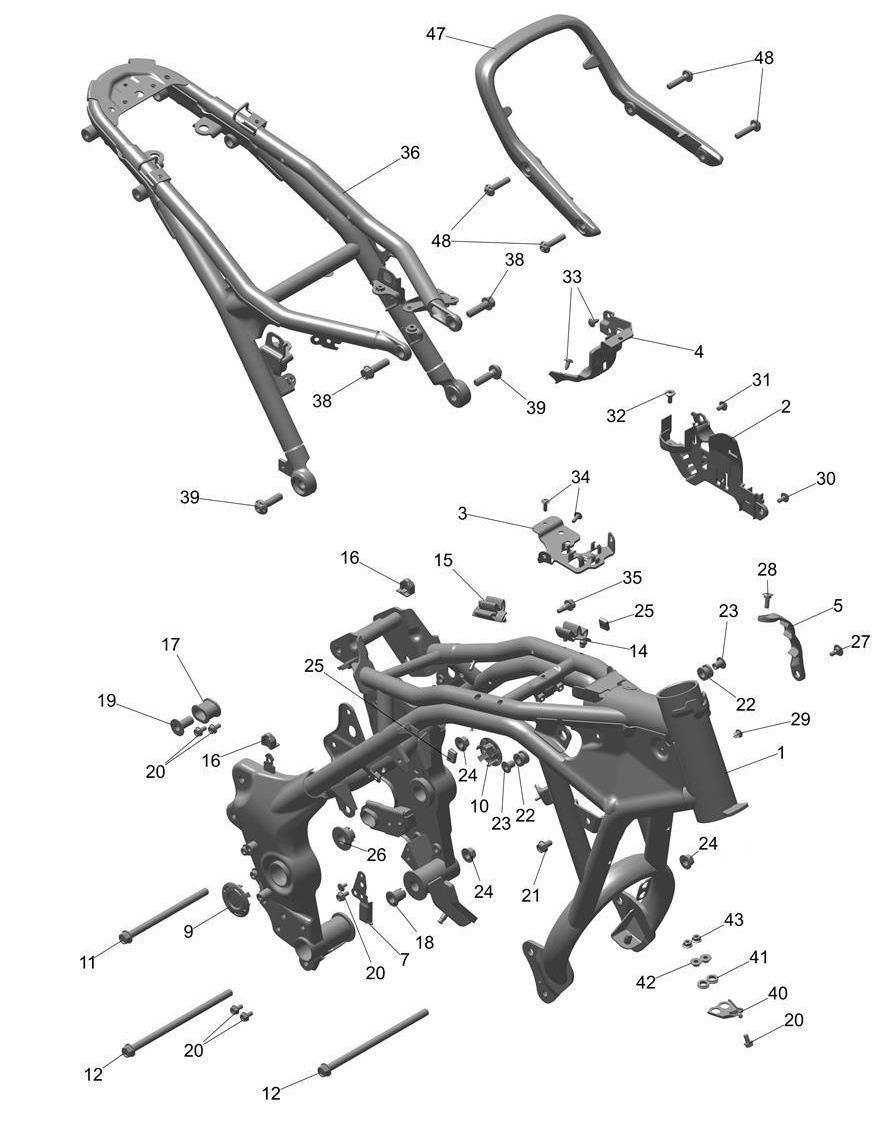

Hauptrahmen - Scrambler 400 XC

Hauptrahmen - Scrambler 400 XC
Für eine größere Ansicht klicken Sie auf das Vorschaubild
[ Zurück zur letzten Seite ]
Versandfertig in: Information / EPC
Bewertungen: (0)



  • Details

Produktbeschreibung

Nr.OEM-Details / BestellungArtikeldaten
1
T2077132
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, ROW
Hinweis: ROW
1
T2077133
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, AU
Hinweis: AU
1
T2077134
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, CA
Hinweis: CA
1
T2077135
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, KR
Hinweis: KR
1
T2077136
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, BR
Hinweis: BR
1
T2077137
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, TH
Hinweis: TH
1
T2077138
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, CN
Hinweis: CN
1
T2077139
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, US
Hinweis: US
1
T2077142
Demo		Benötigt: 1
Beschreibung: Main Frame, Spares, GSO
Hinweis: GSO
2
TA113806
Benötigt: 1
Beschreibung: Holder, Relay
Hinweis:
3
TA113841
Benötigt: 1
Beschreibung: Holder, Connector Harness
Hinweis:
4
TA351212
Benötigt: 1
Beschreibung: Cover, Coil Ignition
Hinweis:
5
TA113840
Benötigt: 1
Beschreibung: Bracket, Harness
Hinweis:
7
TA113210
Benötigt: 1
Beschreibung: Bracket, Switch
Hinweis:
8
JG181380
Benötigt: 1
Beschreibung: Nut, Rivet
Hinweis: Not Illustrated
9
TA122029
Benötigt: 2
Beschreibung: Plug
Hinweis:
11
LAD00287
Benötigt: 1
Beschreibung: Bolt, Flanged, M10 x 1.25
Hinweis:
12
LAD00286
Benötigt: 2
Beschreibung: Bolt, Flanged, M10 x 1.25
Hinweis:
14
TA171035
Benötigt: 1
Beschreibung: Damper, LH
Hinweis:
15
TA171052
Benötigt: 1
Beschreibung: Damper, RH
Hinweis:
16
JZ181322
Benötigt: 1
Beschreibung: Grommet, Side Cover
Hinweis:
17
TA113836
Benötigt: 1
Beschreibung: Damper
Hinweis:
18
TA113810
Benötigt: 1
Beschreibung: Bolt Adjuster
Hinweis:
19
TA181240
Benötigt: 1
Beschreibung: Collar
Hinweis:
20
KADD0612
Benötigt: 6
Beschreibung: Bolt, Flanged, M6 x 1
Hinweis:
21
KADD0814
Benötigt: 1
Beschreibung: Bolt, Flanged, M8 x 1
Hinweis:
22
GL113812
Benötigt: 2
Beschreibung: Grommet
Hinweis:
23
GL113811
Benötigt: 2
Beschreibung: Collar
Hinweis:
24
LCL00001
Benötigt: 3
Beschreibung: Nut, Hex Flange
Hinweis:
25
JY591303
Benötigt: 1
Beschreibung: Grommet Shield Muffler
Hinweis:
26
TA122016
Benötigt: 1
Beschreibung: Bolt, Adjuster
Hinweis:
27
LBU00182
Benötigt: 1
Beschreibung: Screw, Socket, Step, M6 x 1
Hinweis:
28
LBU00168
Benötigt: 1
Beschreibung: Screw, Socket, Step, M6 x 1
Hinweis:
29
PD113822
Benötigt: 1
Beschreibung: Plug
Hinweis:
30
LBU00131
Benötigt: 1
Beschreibung: Screw, Btn Hd, M6 x 1
Hinweis:
31
LBU00045
Benötigt: 1
Beschreibung: Screw, Btn Hd, M6 x 1 x 10, Precoat
Hinweis:
32
LBU00149
Benötigt: 1
Beschreibung: Screw, Socket, Step
Hinweis:
33
BF185019
Benötigt: 1
Beschreibung: Clip, Plastic
Hinweis:
34
JG561204
Benötigt: 1
Beschreibung: Bolt Stopper Drum
Hinweis:
35
LAD00307
Benötigt: 1
Beschreibung: Bolt, Flanged, M8 x 1.25
Hinweis:
36
52TA0400
Benötigt: 1
Beschreibung: Rear Subframe, TA111084, Blk, Slv
Hinweis:
38
LAD00308
Benötigt: 2
Beschreibung: Bolt, Flanged, M10 x 1.25
Hinweis:
39
LBU00137
Benötigt: 2
Beschreibung: Screw, Torx, M10 x 1.25
Hinweis:
40
TA113827
Benötigt: 1
Beschreibung: Bracket, Sensor, Roll Over
Hinweis:
41
LLA00003
Benötigt: 2
Beschreibung: Grommet, ID 9.3 x OD 16 x HT 5
Hinweis:
42
JP181014
Benötigt: 2
Beschreibung: Collar Tail Lamp Mounting
Hinweis:
43
KCGA0606
Benötigt: 1
Beschreibung: Nut, Hex, Flanged
Hinweis: Not Illustrated
47
56TAV24X
Benötigt: 1
Beschreibung: Grab Handle, Satin Black Powdercoat
Hinweis:
48
LBU00201
Benötigt: 4
Beschreibung: Screw, Torx, M8 x 1.25
Hinweis:
52
JP181231
Benötigt: 1
Beschreibung: Bush, Belly Pan Mtg
Hinweis: Not Illustrated
53
TA231242
Benötigt: 1
Beschreibung: Engine Guard, RH
Hinweis: Not Illustrated
54
TA231243
Benötigt: 1
Beschreibung: Engine Guard, LH
Hinweis: Not Illustrated
55
LAD00336
Benötigt: 2
Beschreibung: Bolt, Flgd, M8
Hinweis: Not Illustrated
56
TA231238
Benötigt: 1
Beschreibung: Spacer
Hinweis: Not Illustrated
57
TA231241
Benötigt: 1
Beschreibung: Cover, Bar
Hinweis: Not Illustrated
58
TA231240
Benötigt: 1
Beschreibung: Bar
Hinweis: Not Illustrated
59
KCLA1011
Benötigt: 1
Beschreibung: Nut, U Flgd
Hinweis: Not Illustrated
60
LAD00295
Benötigt: 1
Beschreibung: Bolt
Hinweis: Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.

ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
