Fussrasten - Scrambler 400 X

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!

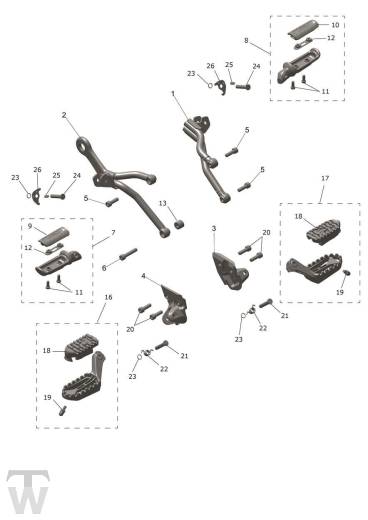

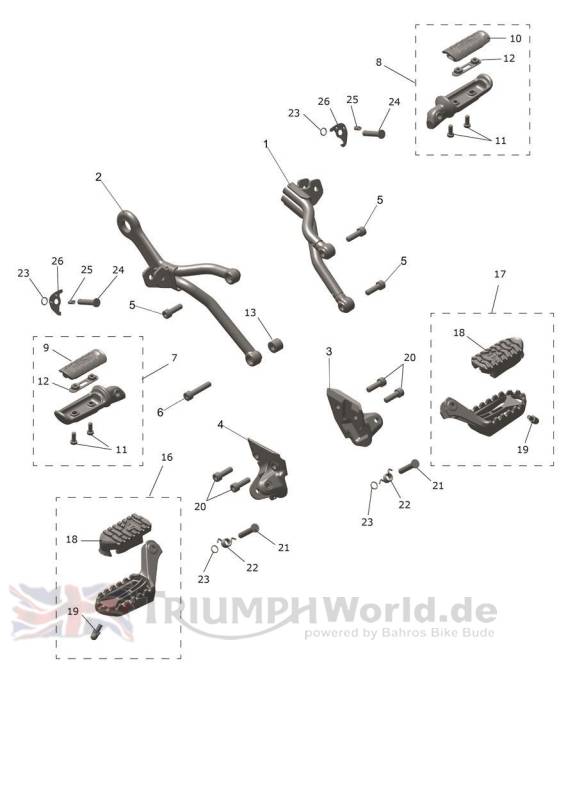

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	TA113006	Holder, Pillion, LH	1
2	TA113010	Holder, Pillion, RH	1
3	TA113034	Holder Step, Rider, LH	1
4	TA113035	Holder Step, Rider, RH	1
5	LAC00234	Bolt, Socket, M8 x 1.25	3
6	LAC00233	Bolt, Socket, M8 x 1.25	1
7	36TA0110	Step Assy, Pillion, RH	1
8	36TA0109	Step Assy, Pillion, LH	1
9	TA113012	Damper Step, RH	1
10	TA113008	Damper Step, LH	1
11	LAC00010	Bolt	4
12	TA113019	Plate, Step, Pillion	2
13	TA113061	Spacer	1
14	TA113068	Damper Step	2	Part Not Illustrated
15	KDAB0816	Washer, Plain	2	Part Not Illustrated
16	36TA0135	Step Assy, Rider, RH	1
17	36TA0134	Step Assy, Rider, LH	1
18	TA113002	Damper Step, Rider	2
19	JL113035	Bolt, M6 x 1	2
20	LBU00212	Screw, Btn Hd, M8 x 1.25	4
21	JP113019	Pivot Pin, Footrest, Black	2
22	TA113036	Torsion Spring	2
23	30141031	O Ring	4
24	TA113070	Pin	2
25	GF161143	Compression Spring	2
26	TA113021	Lock Plate, LH	1
27	TA113033	Lock Plate, RH	1
28	KDBB0818	Washer, Plain	4	Part Not Illustrated
30	TA113030	Heelguard, LH	1	Part Not Illustrated
31	TA113031	Heelguard, RH	1	Part Not Illustrated
32	LBU00218	Screw, Btn Hd, M6 x 1	4	Part Not Illustrated
33	TA111151	Collar	2	Part Not Illustrated
34	TA111152	Collar	2	Part Not Illustrated
35	KHAA2015	Pin Cotter	4	Part Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
