ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
- jede OEM-Nr. ist nur 1 Stück! >> Die Menge muss im Warenkorb angepasst werden!

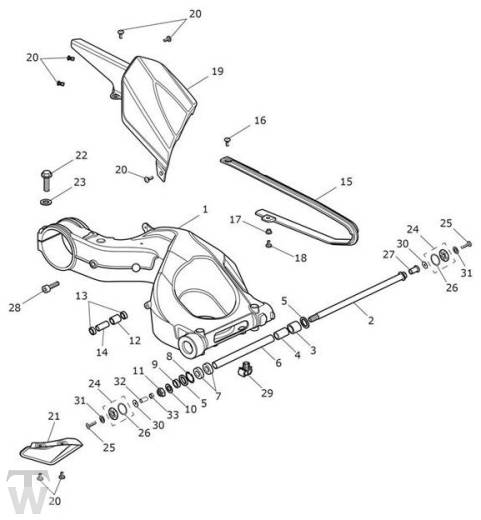

| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2050605 | Swingarm Assembly | 1 | Includes items 3,4,5,6,7,8,12,13 & 14 |
| 2 | T2054088 | ACHSE SCHWINGE | 1 | |
| 3 | T3800014 | Lager, wälz | 1 | |
| 4 | T2054344 | Sleeve, Ground,25 x 17 x 37 | 1 | |
| 5 | T3600044 | Dichtung, öl- | 2 | |
| 6 | T2054089 | DISTANZSTUECK 22 x 17 x 212 | 1 | |
| 7 | T3800081 | Kugellager | 2 | |
| 8 | T3500204 | Circlip, Int,35 x 1.5 | 1 | |
| 9 | T2054063 | Spacer,25 x 17 x 8.5 | 1 | |
| 10 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 11 | T3350155 | Sich.mutter | 1 | |
| 12 | T3800137 | Bearing, Needle Roller 17 x 24 x 25 | 1 | |
| 13 | T3600066 | Öldichtung | 2 | |
| 14 | T2050019 | Busche | 1 | |
| 15 | T2050584 | Rubbing Strip, Chain | 1 | |
| 16 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 1 | |
| 17 | T3010065 | Flanged Sleeve, M6 x 5.5 LG | 1 | |
| 18 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 1 | |
| 19 | T2050581 | Hugger, Moulding | 1 | |
| 20 | T3331005 | Screw, But/Hd, M5 x 14, Slv, Enc | 7 | |
| 21 | T2053565 | Chainguard, Lower | 1 | |
| 22 | T3331730 | Bolt, HHF, M14 x 1.5 x 40, Slv | 1 | |
| 23 | T3550339 | Washer, M14 | 1 | |
| 24 | T2050359 | Finisher, Swingarm Spindle | 2 | |
| 25 | T3330678 | Screw, Csk, M5 x 30, S/S | 1 | |
| 26 | T3600246 | O Ring, ID35 x 2.5 | 2 | |
| 27 | T3350050 | Wellnut, M5 | 1 | |
| 28 | T3203206 | Screw, Cap/Hd, M10 x 35, Slv | 1 | |
| 29 | T3700193 | Clip, Double, Firtree | 1 | |
| 30 | T3550286 | Washer,5.3 x 18 x 1.6 | 2 | |
| 31 | T3550265 | Unterlegscheibe | 2 | |
| 32 | T2050376 | Tube, ID 5.2, OD 7.5,14 Long | 1 | |
| 33 | T3350196 | Nut, M8, Cylindrical | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx
xxxxx > bedeutet AB Identnummer xxxxx
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
