Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

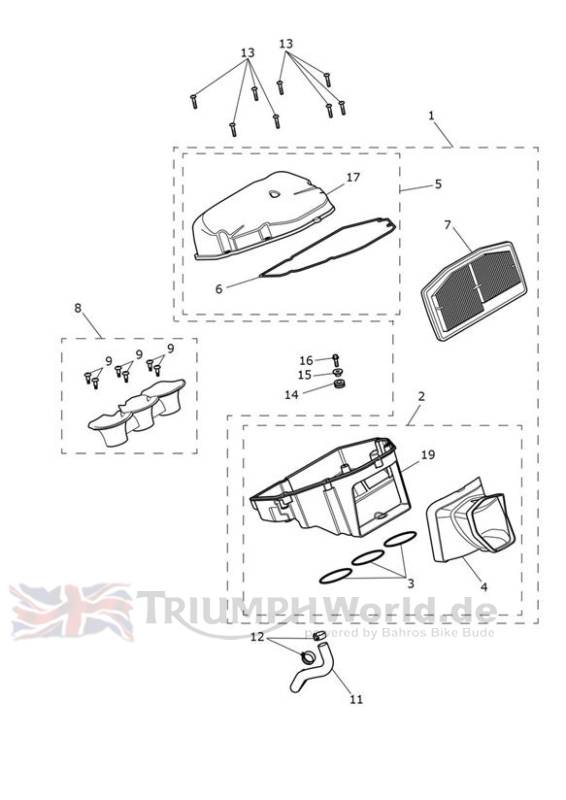

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2207650 | Airbox Assy, Complete | 1 | |
| 2 | T2207651 | Airbox, Lower, Assy | 1 | |
| 3 | T2208180 | Airbox/Throttle Body, O Ring | 3 | |
| 4 | T2207657 | Transition, Airbox to Headstock | 1 | |
| 5 | T2207652 | Airbox, Upper, Assy | 1 | |
| 6 | T2207660 | Airbox, Seal, Upper | 1 | |
| 7 | T2200957 | Air Filter | 1 | |
| 8 | T2204174 | Intake Trumpet Assembly | 1 | |
| 9 | T3330887 | Screw, Pan, Shld, M5 x 0.8 | 6 | |
| 11 | T2201810 | Breather Hose, Crankcase | 1 | |
| 12 | T3700051 | Schl.schelle | 2 | |
| 13 | T3332464 | Screw, S/Tap, Tx,5 x 25 | 9 | |
| 14 | T3020153 | Grommet,13 x 3 x 10 | 1 | |
| 15 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
| 16 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
| 17 | T2207654 | Airbox, Upper, Moulding | 1 | |
| 18 | T2208180 | Airbox/Throttle Body, O Ring | 3 | Not illustrated |
| 19 | T2207653 | Airbox, Lower, Moulding | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
