Kühler - Street Triple RS ab FIN BF1297

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

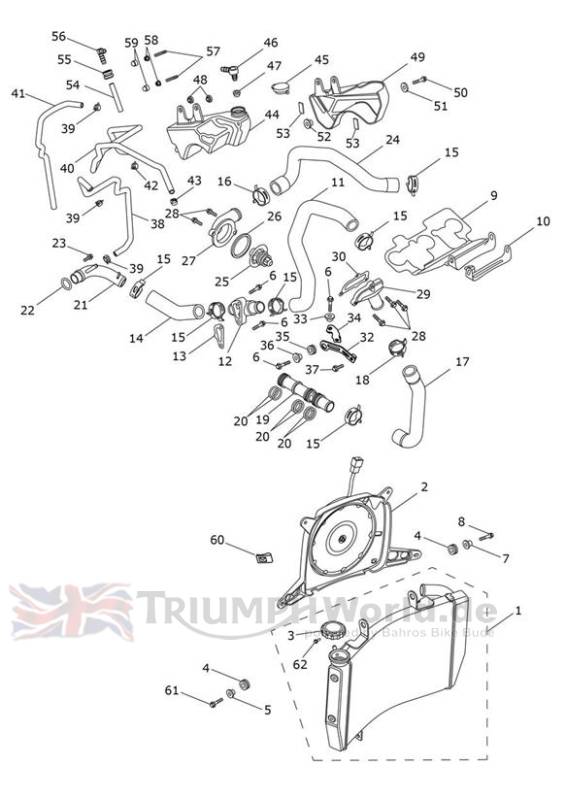

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2101508	Radiator Assembly	1
2	T2101744	Fan and Cowl Assembly	1
3	T2101623	Cap Assy	1
4	T3020188	Grommet,16.5 x 3 x 9.5	2
5	T3010159	Flanged Sleeve,6.4 x 9 x 8.5	1
6	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	4
7	T3010901	Flanged Sleeve,6.4 x 9 x 14.6	1
8	T3205600	Bolt, HHF, Lghtd, M6 x 35,10.9	1
9	T2106008	Air Deflector	1
10	T2106003	Air Deflector Retainer Bracket	1
11	T2109001	Hose, Radiator to T-Piece	1
12	T2104100	T-Piece, Water, Black	1
13	T2100435	Gasket, T-Piece, Water	1
14	T2109091	Hose, T-Piece to Pump	1
15	T3706214	Clamp, Constant Tension, Dia 29	6
16	T3706216	Clamp, Constant Tension, Dia 32	1
17	T2100425	Hose, Formed, Water Pump Outlet	1
18	T3706215	Clamp, Constant Tension, Dia 30	1
19	T2100426	Pipe, Water, Pump Outlet	1
20	T3600290	O Ring,23.7 x 2	6
21	T2107012	Pipe, Water Pump Inlet	1
22	T3600124	O Ring, ID 21.5 x 3	1
23	T3205064	Bolt, RHHF, Domed, S/S, M6 x 16, Enc	1
24	T2101992	Hose, Water, Head to Radiator	1
25	T2100675	Thermostat	1
26	T2100201	Seal, Thermostat	1
27	T2100206	COVER, WATER OUTLET	1
28	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	5
29	T2104020	Cover, Water Inlet	1
30	T2102800	Gasket, Water Inlet	1
32	T2101997	Bracket, Radiator, Lower	1
33	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
34	T2101996	Bracket, Radiator, Lower	1
35	T3020033	Grommet; 12 x 2 x 9.6	1
36	T3010144	Flanged Sleeve, M6 x 9.5 x 10.5	1
37	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	1
38	T2100408	Hose, Bypass, Water	1
39	T3700440	Clip, Hose,11-12.5mm	4
40	T2109035	Hose, Expansion Tank to Radiator	1
41	T2109040	Hose, Expansion Tank Overflow	1
43	T3700077	Splint	1
44	T2109765	Expansion Tank	1
45	T2101015	Cap, Expansion Tank	1
46	T2100433	Elbow, Overflow, Quickfit	1
47	T3450141	Grommet, TPE, Quickfit	1
48	T3010145	Flanged Sleeve, M6 x 9 x 5.1	2
49	T2100912	Cover, Expansion Tank	1
50	T3331234	Screw, Torx, P/H, M6 x 20, Slv	1
51	T3552004	Washer, M6 x 14 x 2	1
52	T3010059	Flanged Sleeve, M6 x 9 x 3.2	1
53	T3660171	Pad, Rubber,30 x 10 x 5, thick	2
54	T2102490	Hose, Expansion Tank,65mm	1
55	T3021200	Grommet, Dia 14x4, Panel	1
56	T2100405	Elbow, ID 8.0 Tube	1
57	T3100020	Stud, M6	2
58	T3350003	Sich.mutter	2
59	T3450124	Kappe	2
60	T3350129	Nut, Captive, M5	1
61	T3205070	Bolt, HHF, Lghtd, M6 x 30, Slv	1
62	T2101512	Screw, Anti-Tamper, Rad Cap	1
63	T4007771	Coolant, OAT, Premix, D2053,1L	1	Not illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.

ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
