ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

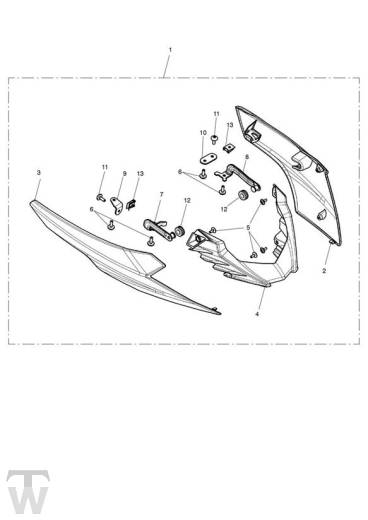

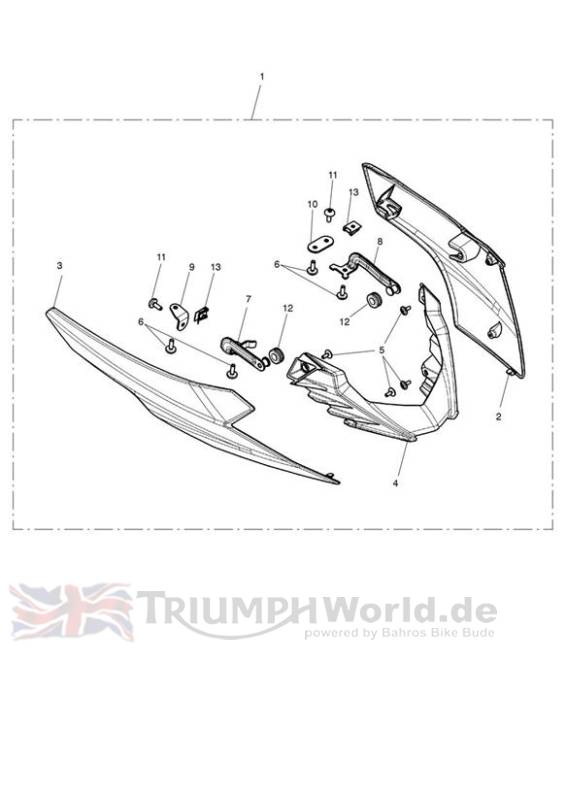

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs A9708385-CW | Bellypan Kit, Painted, Diablo Red | 1 | |
| 1 | obs A9708385-MS | Bellypan Kit, Painted, Matt Aluminium Silver | 1 | |
| 1 | obs A9708385-NW | Bellypan Kit, Painted, Crystal White | 1 | |
| 1 | obs A9708385-PG | Bellypan Kit, Painted, Jet Black | 1 | |
| 1 | obs A9708385-PR | Bellypan Kit, Painted, Phantom Black | 1 | |
| 2 |  T2309105-CW | Bellypan, Painted, LH | 1 | Diablo Red |
| 2 | T2309105-MS | Bellypan, Painted, LH | 1 | Matt Aluminium Silver |
| 2 | T2309105-NW | Bellypan, Painted, LH | 1 | Painted, Crystal White |
| 2 | T2309105-PG | Bellypan, Painted, LH | 1 | Jet Black |
| 2 | T2309105-PR | Bellypan, Painted, LH | 1 | Phantom Black |
| 3 | obs T2309103-CW | Bellypan, Painted, RH | 1 | Diablo Red |
| 3 | T2309103-MS | Bellypan, Painted, RH | 1 | Matt Aluminium Silver |
| 3 | T2309103-NW | Bellypan, Painted, RH | 1 | Painted, Crystal White |
| 3 | obs T2309103-PG | Bellypan, Painted, RH | 1 | Jet Black |
| 3 | T2309103-PR | Bellypan, Painted, RH | 1 | Phantom Black |
| 4 | T2309102 | Panel, Bellypan, Centre | 1 | |
| 5 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 4 | |
| 6 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 4 | |
| 7 | T2309092 | Bracket, Bellypan, RHF | 1 | |
| 8 | T2309093 | Bracket, Bellypan, LHF | 1 | |
| 9 | T2308472 | Bracket, Bellypan, RHR | 1 | |
| 10 | T2308473 | Bracket, Bellypan, LHR | 1 | |
| 11 | T3330955 | Screw, But/Hd, M5 x 14, Slv, Enc | 2 | |
| 12 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
| 13 | T3350123 | Nut, Captive, M5, Non-Secured | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
