Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

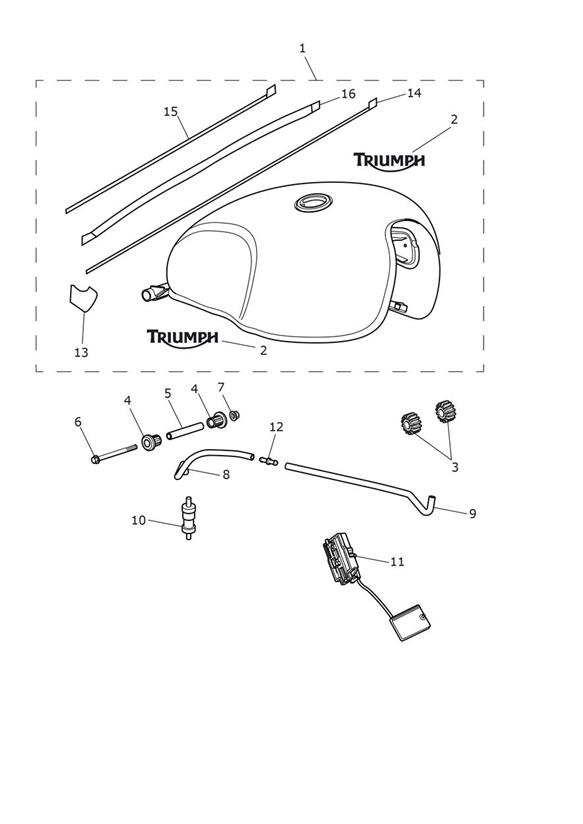

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2403308-CU | Fuel Tank Assembly | 1 | Carnival Red/Jet Black |
| 2 | T2407111 | Decal, Fuel Tank, Wordmark | 2 | |
| 3 | T2400854 | Tank Mount Bush | 2 | |
| 4 | T2403597 | Rubber Bush | 2 | |
| 5 | T2401401 | Turned Spacer, Tank Mount | 1 | |
| 6 | T3202330 | Bolt, RHHF, M6 x 90, Slv | 1 | |
| 7 | T3350003 | Sich.mutter | 1 | |
| 8 | T2405057 | Hose, Lower, Tank to Rollover | 1 | |
| 9 | T2405056 | Hose, Upper, Tank to Rollover | 1 | |
| 10 | T2405042 | Roll Over Valve | 1 | |
| 11 | T2403627 | Fuel Level Sensor | 1 | |
| 12 | T2401851 | Restrictor, Breather Hose | 1 | |
| 13 | T2401625 | Protective Film | 1 | |
| 14 | T2406976 | Decal, Fuel Tank, Stripe 1, Black | 1 | |
| 15 | T2406977 | Decal, Fuel Tank, Stripe 2, Black | 1 | |
| 16 | T2406978 | Decal, Fuel Tank, Arch Stripe, Red | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
