Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

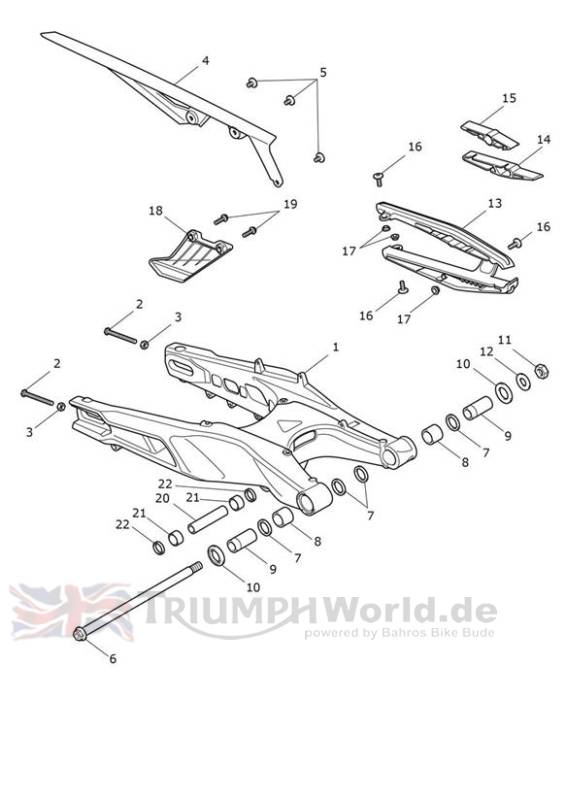

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2050983 | Swingarm Spares Assembly | 1 | Includes items 7,8,20 & 21 |
| 2 | T3330644 | Screw, H/HD, M8 x 75, Slv | 2 | |
| 3 | T3350303 | Nut, M8, Silver | 2 | |
| 4 | T2050993 | Chainguard, Upper, Moulded | 1 | |
| 5 | T3331726 | Screw, But/Hd, M6 x 12, Slv | 3 | |
| 6 | T2050460 | Spindle, Swingarm | 1 | |
| 7 | T3600162 | Oil Seal,32 25 4 | 4 | |
| 8 | T3800014 | Lager, wälz | 2 | |
| 9 | T2052012 | Ground Sleeve | 2 | |
| 10 | T2054562 | Bush, Moulded | 2 | |
| 11 | T3350155 | Sich.mutter | 1 | |
| 12 | T3551240 | Washer, M16 x 34 x 3 | 1 | |
| 13 | T2052083 | Rubbing Strip, Moulded | 1 | Rubbing strip dampers are not required with this part |
| 14 | T2050998 | Damper, Rubbing Strip, Lower | 1 | > AE7913 |
| 15 | T2050997 | Damper, Rubbing Strip, Upper | 1 | > AE7913 |
| 16 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 3 | |
| 17 | T3010061 | Flanged Sleeve, M6 x 9 x 3.25 | 3 | |
| 18 | T2050994 | Lower Chainguard, Moulded | 1 | |
| 19 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 20 | T2057399 | Sleeve, Ground Steel,90mm | 1 | |
| 21 | T3800199 | Bearing, Needle Roller,20 x 26 x 20 | 2 | |
| 22 | T3600178 | Seal,20 x 26 x 4 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
