ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

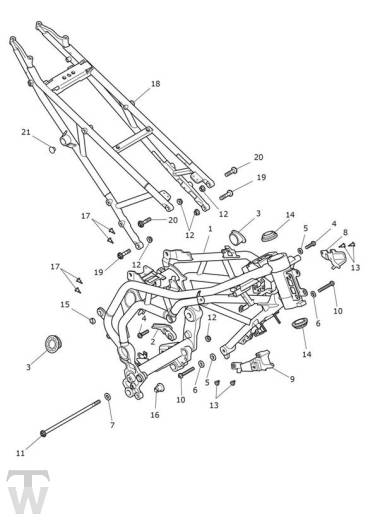

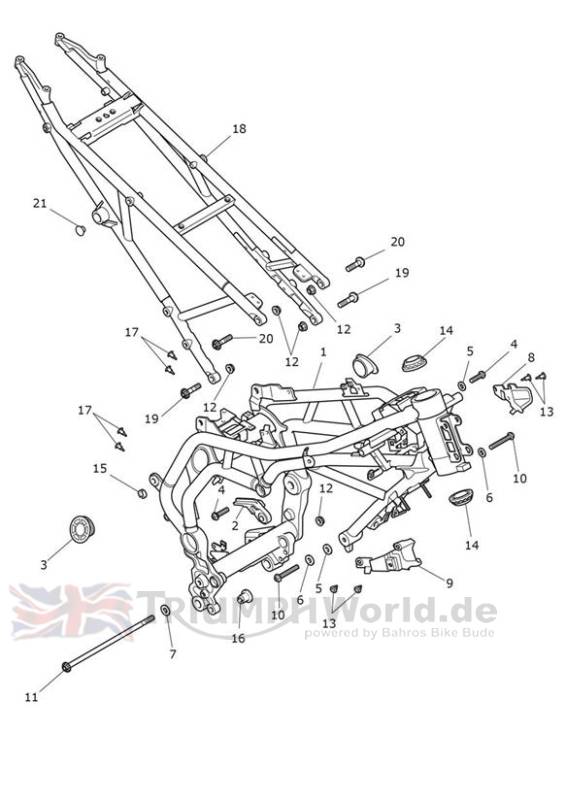

| Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2074146 | Main Frame Assembly, ROW | 1 | |
| 1 | T2074142 | Main Frame Assembly, AU | 1 | |
| 1 | T2074143 | Main Frame Assembly, BR | 1 | |
| 1 | T2074144 | Main Frame Assembly, CA | 1 | |
| 1 | T2074148 | Main Frame Assembly, TH | 1 | |
| 1 | T2074149 | Main Frame Assembly, US | 1 | |
| 2 | T2072769 | Chain Rubbing Block | 1 | |
| 3 | T2072770 | Bung, OD59.3 | 2 | |
| 4 | T3202099 | Bolt, TX, M10 x 35, Slv | 2 | |
| 5 | T2077810 | Spacer, Engine Mount | 2 | |
| 6 | T3555009 | Washer,10.5 x 21 x 1.22 | 2 | |
| 7 | T3555029 | Washer,10.5 x 23 x 2 | 1 | |
| 8 | T2077815 | Infill Headstock, LH | 1 | |
| 9 | T2077825 | Infill Headstock, RH | 1 | |
| 10 | T3202098 | Bolt, TX, M10 x 60, Slv | 2 | |
| 11 | T3202110 | Bolt, TX, M10 x 270 | 1 | |
| 12 | T3350250 | Locknut, Flanged, M10 | 5 | |
| 13 | T3701150 | Plastic Rivet, Push Release | 4 | |
| 14 | T3800091 | Lager | 2 | |
| 15 | T2076548 | Adjuster, Threaded | 1 | |
| 16 | T2078991 | Frame Adjuster, M18 | 1 | |
| 17 | T3450295 | Fir Tree, Dia 5.7 x 12.7 | 4 | |
| 18 | T2073014 | Rear Subframe Assy, Crinkle Black | 1 | > AH4973 |
| 18 | T2072208 | Rear Subframe Assy, Crinkle Black | 1 | AH4974 > |
| 19 | T3332675 | Bolt, TX, M10 x 40 | 2 | |
| 20 | T3334411 | Bolt, TX, M10 x 35 | 2 | |
| 21 | T3020146 | Rubber Foot, Dia 20 x 5 | 1 | AH4974 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
