Benzintank - Tiger 850 Sport

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

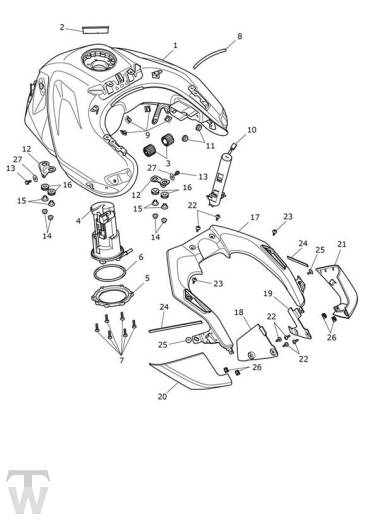

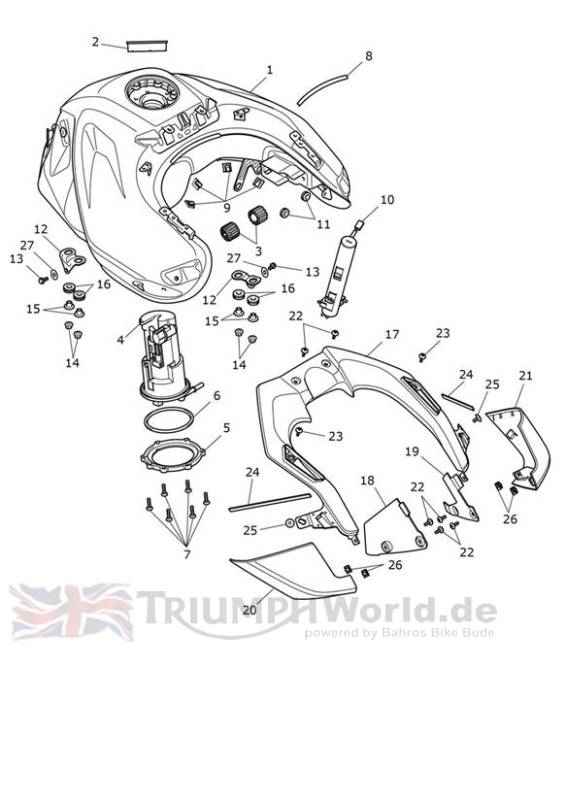

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2402662-LC	Fuel Tank Assembly	1	Graphite Grey; Includes 2 x decals, item 27 & clips, item 9
2	T2405034	Seal, Fuel Filler Cap	1
3	T2400603	Bush, Tank Mount	2
4	T2400735	Fuel Pump,3.5 Bar	1
5	T2400562	Location Plate, Pump	1
6	T2401887	Seal, Fuel Pump Module	1
7	T3331234	Screw, Torx, P/H, M6 x 20, Slv	6
8	T2401664	Trim, Flange Cover	1
9	T3700296	Clip, Cable, Adhesive	4
10	T2405960	Fuel Level Sender	1
11	T3020085	Grommet	2
12	T2409912	Bracket, Tank, Rear	2
13	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	2
14	T3050334	Screw, Cap/Hd, M6 x 20, Slv	4	> BE6537
14	T3350003	Sich.mutter	4	BE6538 >
15	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	4
16	T3021100	Grommet, Dia 13 x 1.8	4
17	T2311350	Fuel Tank Infill, Centre	1
18	T2311518	Tank End Panel, Infill, RH	1
19	T2311519	Tank End Panel, Infill, LH	1
20	T2311930-JD	End Tank Panel, RH, Caspian Blue	1	Includes Foam Tape, item 24
20	T2311930-CW	End Tank Panel, RH, Diablo Red	1	Includes Foam Tape, item 24
20	T2311930-EK	End Tank Panel, RH, Baja Orange	1	Includes Foam Tape, item 24
21	T2311931-JD	End Tank Panel, LH, Caspian Blue	1	Includes Foam Tape, item 24
21	T2311931-CW	End Tank Panel, LH, Diablo Red	1	Includes Foam Tape, item 24
21	T2311931-EK	End Tank Panel, LH, Baja Orange	1	Includes Foam Tape, item 24
22	T3330943	Screw, But/Hd, M5 x 14, Slv	6
23	T3331061	Bolt, But/Hd, M5 x 11, Shld, Slv	2
24	T2311600	Foam Tape, Capping Panel	2
25	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
26	T3350129	Nut, Captive, M5	4
27	T2311049	Fuel Tank Decal	2	Not illustrated
28	T3552004	Washer, M6 x 14 x 2	2
29	T3332568	Screw, But/HD, M5 x 8, Slv	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
