Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

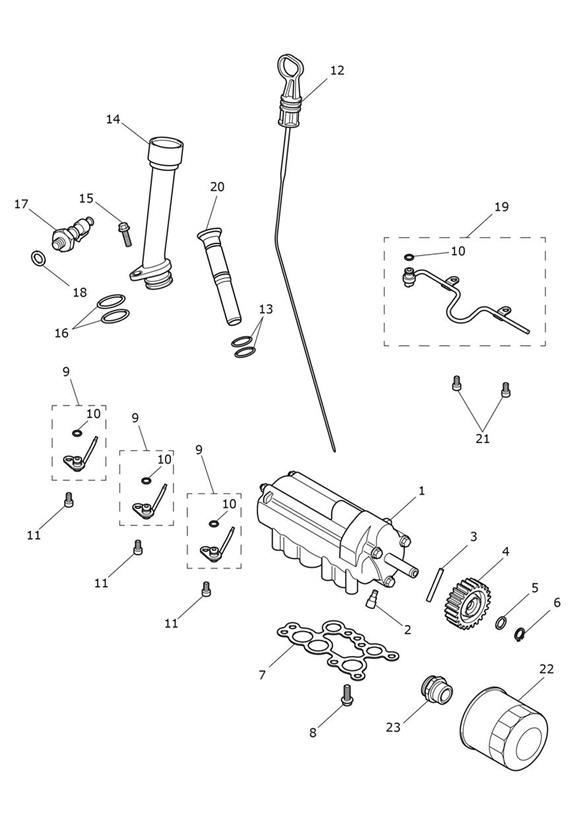

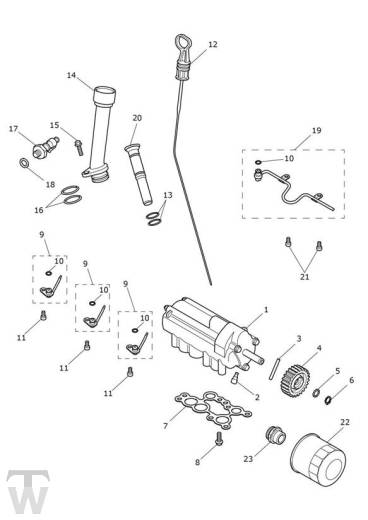

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1212500 | Oil Pump,3 Rotor | 1 | |
| 2 | T1211114 | Check Valve | 1 | |
| 3 | T1212503 | Dowel, Oil Pump | 1 | |
| 4 | T1212501 | Gear, Oil Pumpm 24T | 1 | |
| 5 | T3552056 | Washer, Hardened,10.2 x 13.7 x 1.0 | 1 | |
| 6 | T3500110 | Circlip, Ext, DIN471,10 x 1.0 | 1 | |
| 7 | T1212502 | Gasket, Oil Pump | 1 | |
| 8 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 1 | |
| 9 | T1212523 | Spray Jet, Piston | 3 | |
| 10 | T3600176 | O Ring,6.1 x 1.6 | 4 | |
| 11 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 5 | |
| 12 | T1212550 | Dipstick, Oil | 1 | |
| 13 | T3606360 | O Ring,14.1 x 1.6 | 2 | > Eng No AF7129 All Except BR; > Eng No AF4712 BR Only |
| 14 | T1212510 | Pipe, Dipstick | 1 | |
| 15 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 16 | T3600106 | O-Ring,24 x 2.5 | 2 | |
| 17 | T1210091 | Oil Pressure Switch, M10 | 1 | |
| 18 | T3550546 | Washer, Cu, OD 16 x ID 10.2/ | 1 | |
| 19 | T1212508 | Spray Bar, Gearbox | 1 | |
| 20 | T1212530 | Funnel, Oil | 1 | > Eng No AF7129 All Except BR; > Eng No AF4712 BR Only |
| 22 | T1218001 | Oil Filter, OES | 1 | |
| 23 | T1212507 | Adaptor, Oil Filter | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
