ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

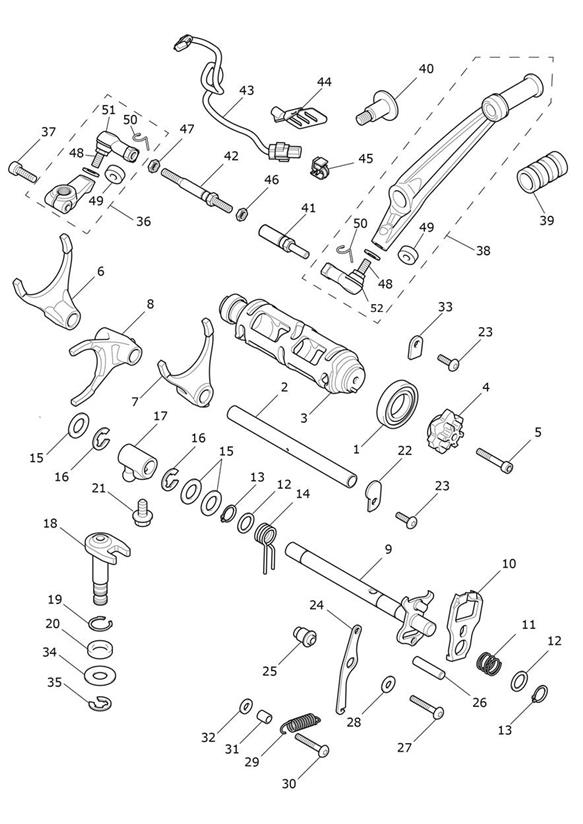

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1190286 | KUGELLAGER | 1 | |
| 2 | T1191135 | Shaft, Selector Fork | 1 | |
| 3 | T1198001 | Selector Drum,6 Speed | 1 | |
| 4 | T1198007 | Detent Wheel | 1 | |
| 5 | T3050302 | Capscrew, Skt/Hd, M6 x 35 | 1 | |
| 6 | T1198008 | Selector Fork, Output | 1 | |
| 7 | T1198009 | Selector Fork, Output | 1 | |
| 8 | T1198010 | Selector Fork, Input | 1 | |
| 9 | T1198003 | Gearchange Shaft Assembly | 1 | |
| 10 | T1198765 | Pivot Plate | 1 | |
| 11 | T1192522 | Spring, Coil, Pivot Plate | 1 | |
| 12 | T3550236 | Washer,14 x 20 x 1.6 | 2 | |
| 13 | T3502535 | Circlip, Din 471, Dia. 14.0 | 2 | |
| 14 | T1198013 | Gearchange Return Spring | 1 | |
| 15 | T3550444 | Washer,14.5 x 25 x 1.5, Steel | 3 | |
| 16 | T3501111 | E-Clip,13-18 | 2 | |
| 17 | T1198012 | Gearchange Actuator Knuckle | 1 | |
| 18 | T1198011 | Gearchange Actuator Shaft | 1 | |
| 19 | T3500290 | Circlip, Int,20 x 1 | 1 | |
| 20 | T3600088 | SEAL, OIL,14X22X4.5 | 1 | |
| 21 | T3201977 | Bolt, HHF, Lghtd, M8 x 16, Enc | 1 | |
| 22 | T1198006 | Retainer Plate | 1 | |
| 23 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | |
| 24 | T1198002 | Detent Arm Assembly | 1 | |
| 25 | T1194200 | Dowel, Detent Arm | 1 | |
| 26 | T3000205 | Dowel, Solid,8 x 35 | 1 | |
| 27 | T3331499 | Screw, Pan/Hd, Tx, M6 x 35 | 1 | |
| 28 | T3554200 | Washer, Hardened,6.5 x 16 x 1 | 1 | |
| 29 | T1198004 | Spring, Detent Arm | 1 | |
| 30 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 1 | |
| 31 | T3000042 | SPACER, TURNED | 1 | |
| 33 | T1190207 | ANKERSCHEIBE | 2 | |
| 34 | T3550090 | Axialscheibe | 1 | |
| 35 | T3500044 | Seegerring | 1 | |
| 36 | T2082490 | Clamp, Gearchange Assy | 1 | |
| 37 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 1 | |
| 38 | T2082491 | Gearchange Pedal Assy | 1 | |
| 39 | T2082795 | Rubber, Gearchange Pedal | 1 | |
| 40 | T3331520 | Bolt, Shld, M8 x 1.25, Slv, Enc | 1 | |
| 41 | T2082351 | Extension Piece, M6 x 25 | 1 | |
| 42 | T2082350 | Gearchange Rod | 1 | |
| 43 | T2502636 | Flylead, TSA | 1 | |
| 44 | T2082461 | Bracket, Connector, TSA | 1 | |
| 45 | T2504512 | S Clip,3.5 - 4.5 | 1 | |
| 46 | T3350410 | Nut, Thin, M6, Slv | 1 | |
| 47 | T3350414 | Nut, Thin, LH, M6, Slv | 1 | |
| 48 | T2086071 | Knuckle, Ball Joint, M6, Enc | 2 | |
| 49 | T2086072 | Seal, Ball Joint | 2 | |
| 50 | T2086073 | Clip, Ball Joint | 2 | |
| 51 | obs T2086076 | Ball Joint, Outer, M6, LH | 1 | |
| 52 | obs T2086074 | Ball Joint, Outer, M6, RH | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
