ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

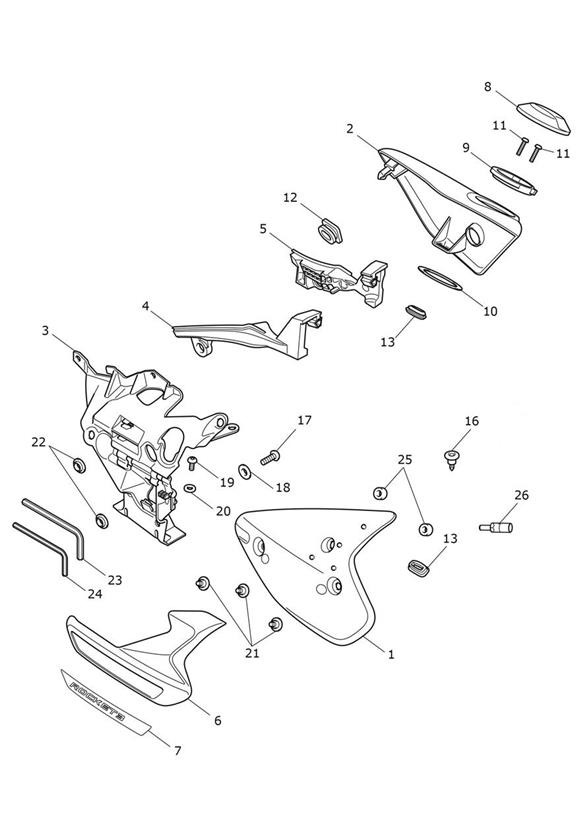

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2307929-PR | Side Panel, RH, Phantom Black | 1 | > BB9848 - Phantom Black Bikes |
1 | T2307929-PG | Side Panel, RH, Jet Black | 1 | > BB9848 - Silver Ice/Storm Grey Bikes |
1 | T2307929-PM | Side Panel, RH, Sapphire Black | 1 | Red Hopper/Sapphire Black, Sapphire Black & Carnival Red/Sapphire Black Bikes |
2 | T2307964-PR | Side Panel, LH, Phantom Black | 1 | > BB9848 - Phantom Black Bikes |
2 | T2307964-PG | Side Panel, LH, Jet Black | 1 | > BB9848 - Silver Ice/Storm Grey Bikes |
2 | T2307964-PM | Side Panel, LH, Sapphire Black | 1 | Red Hopper/Sapphire Black, Sapphire Black & Carnival Red/Sapphire Black Bikes |
3 | T2308482 | Bracket, RH Side Panel, Mldg | 1 | |
4 | T2310340 | Seat Infill Mldg, RH | 1 | |
5 | T2310731 | Seat Infill Mldg, LH | 1 | |
6 | T2307978 | Finisher, Right Side Panel | 1 | |
7 | T2317975 | Insert, Side Panel Finisher | 1 | |
8 | T2310991 | Oil Filler Cap | 1 | |
9 | T2310993 | Kit, Oil Filler Cap | 1 | > AD2400 |
9 | T2310992 | Clip, Upper Tube, Oil Filter | 1 | AD2401 > |
10 | T2308486 | Seal, Upper Tube, Oil filter | 1 | |
11 | T3331432 | Screw, Pan/Hd, Torx, M4 x 18, Slv | 2 | |
12 | T3020054 | Grommet, Sidepanel | 1 | |
13 | T3020330 | Grommet, Rectangular | 2 | |
16 | T3701150 | Plastic Rivet, Push Release | 1 | |
17 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 1 | |
18 | T3555004 | Washer,6.4 x 14 x 1.6 | 1 | |
19 | T3332655 | Screw, But/HD, M5 x 12. Slv | 1 | |
20 | T3550249 | Washer,11 x 5.1 x 0.8 | 1 | |
21 | T3331075 | Bolt, But/Hd, M5 x 14, Slv | 3 | |
22 | T3010077 | Flanged Sleeve, M8 x 11.2 x 2.2 | 2 | |
23 | T2300742 | Innensechskant Schlüssel | 1 | |
24 | T2300634 | Allen Key,5mm | 1 | |
25 | T3020131 | Grommet,9 x 2 x 6 | 2 | |
26 | T2082351 | Extension Piece, M6 x 25 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
