Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

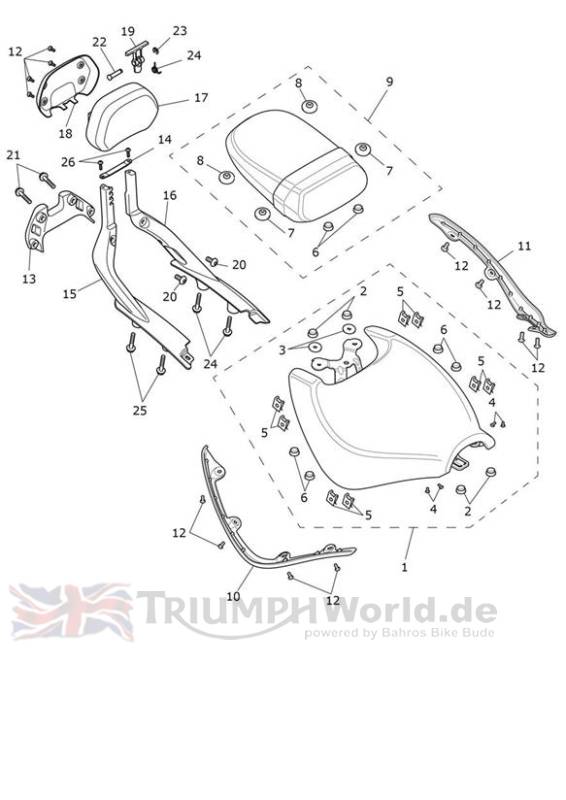

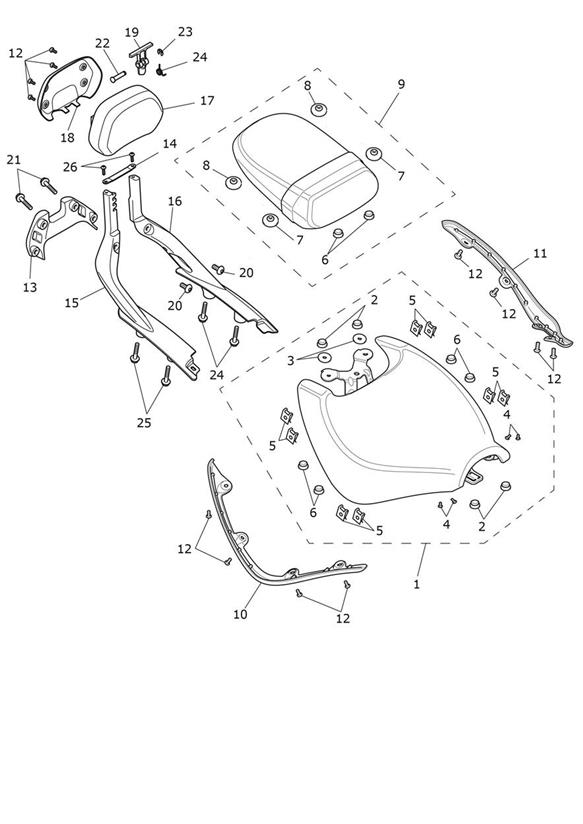

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  A9700876 | Rider Seat, Tour | 1 | |
| 2 | T2307369 | Rubber Foot,4mm Deep | 4 | |
| 3 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
| 4 | T3331087 | Screw, Pan/Hd, S/Tap,4 x 10 | 4 | |
| 5 | T3350161 | Nut, Captive, M5 | 8 | |
| 6 | T2307368 | Rubber Foot, Seat | 6 | |
| 7 | T2318787 | Rubber Foot, Pillion | 2 | |
| 8 | T2308777 | Rubber Foot, Pillion | 2 | |
| 9 | A9700904 | Passenger Seat, Tour | 1 | |
| 10 | T2309846 | Finisher, RH, Rider Seat, Tour | 1 | |
| 11 | T2309847 | Finisher, LH, Rider Seat, Tour | 1 | |
| 12 | T3332655 | Screw, But/HD, M5 x 12. Slv | 12 | |
| 13 | T2310101 | Tie Bar, Low, Backrest, Pillion | 1 | |
| 14 | T2310633 | Tie Bar, High, Backrest, Pillion | 1 | |
| 15 | T2310103 | Leg, RH, Pillion Backrest | 1 | |
| 16 | T2310104 | Leg, LH, Pillion Backrest | 1 | |
| 17 | T2310105 | Pad Assy, Pillion Backrest | 1 | |
| 18 | T2310106 | Finisher, Pillion Backrest | 1 | |
| 19 | T2310107 | Adjust Arm, Pillion Backrest | 1 | |
| 20 | T3205887 | Bolt, Truss/Hd, TRX, M8 x 20 | 2 | |
| 21 | T3205881 | Bolt, Truss/Hd, TRX, M8 x 30 | 2 | |
| 22 | T2080954 | Pivot Pin, Rear Footrest | 1 | |
| 23 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 1 | |
| 24 | T2310110 | Spring, Torsion | 1 | |
| 25 | T3200601 | Bolt, HHF, M8 x 40, Slv | 4 | |
| 26 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 2 | |
| 27 | T2310493 | Trim, Finisher, Tour Seat | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
