Kühler Verkleidung - Rocket 3 GT

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

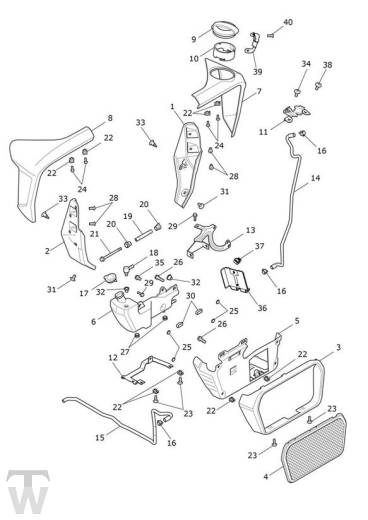

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2100674-PG	Surround, Radiator, Pntd, LH	1	> BB9847 - Silver Ice/Storm Grey Bikes
1	T2100674-PR	Surround, Radiator, Pntd, LH	1	> BB9847 - Phantom Black Bikes
1	T2100674-PM	Surround, Radiator, Pntd, LH	1	Red Hopper/Sapphire Black, Sapphire Black & Carnival Red/Sapphire Black Bikes
2	T2100799-PG	Surround, Radiator, Pntd, RH	1	> BB9847 - Silver Ice/Storm Grey Bikes
2	T2100799-PR	Surround, Radiator, Pntd, RH	1	> BB9847 - Phantom Black Bikes
2	T2100799-PM	Surround, Radiator, Pntd, RH	1	Red Hopper/Sapphire Black, Sapphire Black & Carnival Red/Sapphire Black Bikes
3	T2100818-PG	Surround, Rad Lower, Pntd	1	> BB9847 - Silver Ice/Storm Grey Bikes
3	T2100818-PR	Surround, Rad Lower, Pntd	1	> BB9847 - Phantom Black Bikes
3	T2100818-PM	Surround, Rad Lower, Pntd	1	Red Hopper/Sapphire Black, Sapphire Black & Carnival Red/Sapphire Black Bikes
4	T2101049	Grille, Oil Cooler, Mldg	1
5	T2100923	Bracket, Rad Cowl, Lower, Mldg	1
6	T2100824	Expansion Tank, Mldg	1
7	T2101193-MS	Upper Rad Cowl, Pntd, LH	1	Fitted to Phantom Black, Silver Ice/Storm Grey, Sapphire Black & Carnival Red/Sapphire Black Bikes
7	T2101193-PM	Upper Rad Cowl, LH, Sapphire Black	1	Fitted to Red Hopper/Sapphire Black Bikes
8	T2101194-MS	Upper Rad Cowl, Pntd, RH	1	Fitted to Phantom Black, Silver Ice/Storm Grey, Sapphire Black & Carnival Red/Sapphire Black Bikes
8	T2101194-PM	Rad Cowl, Upper, RH, Sapphire Black	1	Fitted to Red Hopper/Sapphire Black Bikes
9	T2101158	Cover, Rad Filler, HPDC	1
10	T2101174	Kit, Filler Cap Cover	1	> AC9301 - Kit Includes items 9,10,38,39,40
10	T2101229	Cover, Rad Filler, Mldg	1	AC9302 >
11	T2101099	Bracket, Cover, Filler, Rad, Mldg	1
12	T2100837	Retaining Bracket Cover	1
13	T2101102	Bracket, Clutch Cover	1
14	T2100867	Hose, Expansion Tank, Coolant	1
15	T2100936	Hose, Coolant, Overflow	1
16	T3700440	Clip, Hose,11-12.5mm	3
17	T2101015	Cap, Expansion Tank	1
18	T2100433	Elbow, Overflow, Quickfit	1
19	T2100857	Spacer, Rad Cowl, M6 x 61.5	1
20	T2100991	Grommet, Pivot, Cowl	2
21	T3205076	Bolt, HHF, Lghtd, M6 x 1.0 x 75, Slv	1
22	T3350129	Nut, Captive, M5	8
23	T3330945	Screw, But/Hd, M5 x 16, Blk	4
24	T3332655	Screw, But/HD, M5 x 12. Slv	4
25	T3550182	Washer, Retaining, Dia 11.5	4
26	T3330231	Screw, Lge Skt Hd, M6 X 1 X 25	2
27	T3020003	Gummilager	2
28	T3331414	Screw, S/Tap, Tx,5 x 16	4
29	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	2
30	T3020330	Grommet, Rectangular	2
31	T3331726	Screw, But/Hd, M6 x 12, Slv	2
32	T3450141	Grommet, TPE, Quickfit	2
33	T3701150	Plastic Rivet, Push Release	2
34	T3330312	Screw, But/Hd, M6 x 20, Slv	1
35	T3203222	Bolt, HHF, M6 x 12, Slv	1
36	T2502578	Heat Sink, Reg Rec	1
37	T2504511	S-Clip	1
38	T3331010	Bolt, But/Hd, Skt, M6 x 16, S/S	1	Prior to Vin AC9302 - T3331726 fitted
39	T2101148	Bracket, Filler Cap	1	AC9302 >
40	T3200096	Bolt, CSK, M3 x 20, BZP	1	AC9302 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
