Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

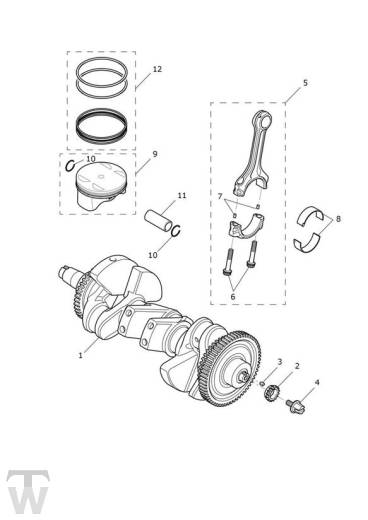

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1100075 | Crankshaft Assembly | 1 | |
| 2 | T1100079 | Sprocket, Cam Drive,17T | 1 | |
| 3 | T1100081 | Key, Square | 1 | |
| 4 | T3200425 | Bolt, HHF, M8 x 20, Raw | 1 | |
| 5 | T1111113 | Connecting Rod Assembly | 3 | |
| 6 | T1110232 | Con Rod Bolt | 6 | |
| 7 | T1110452 | Dowel,3 x 5 | 6 | |
| 8 | T1111141 | Bearing Shell, Con Rod, White | 6 | |
| 8 | T1111142 | Bearing Shell, Con Rod, Red | 6 | |
| 8 | T1111143 | Bearing Shell, Con Rod, Green | 6 | |
| 9 | T1121498 | Piston Assy,110.2mm, Cast | 3 | |
| 10 | T1120616 | Snap Ring,25 x 1.5, Silver | 3 | |
| 11 | T1120405 | Gudgeon Pin,25 x 14 x 60 | 3 | |
| 12 | T1129877 | Piston Rings Assembly | 3 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
