ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

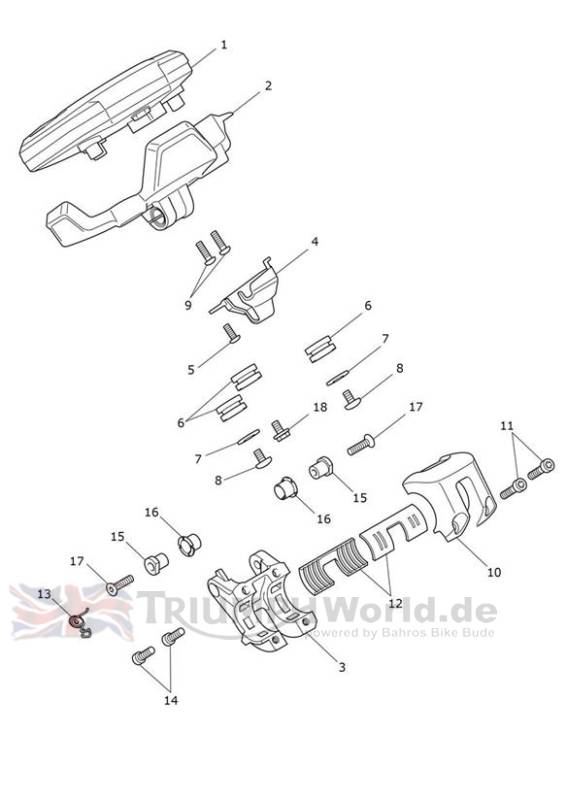

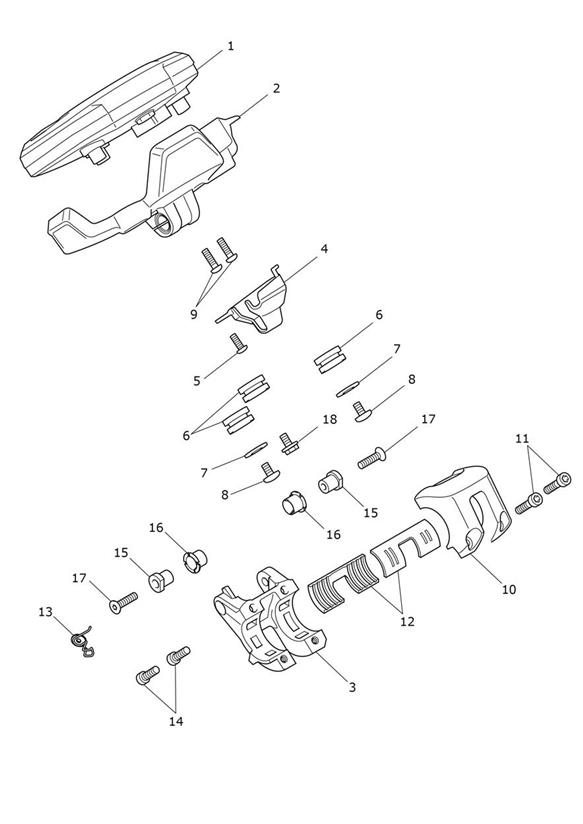

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2502731 | Instrument Pack, TFT, MPH UK | 1 | UK |
| 1 | T2502732 | Instrument Pack, TFT, MPH US | 1 | US |
| 1 | T2502733 | Instrument Pack, TFT, KMH EU | 1 | All Except UK, US & JP |
| 1 | T2502734 | Instrument Pack, TFT, KMH JP | 1 | JP |
| 2 | T2501797 | Instrument Mount | 1 | |
| 3 | T2502472 | Riser, Instruments | 1 | |
| 4 | T2502683 | Boot, Instruments | 1 | |
| 5 | T3330894 | Bolt, RHHF, M5 x 10 | 1 | |
| 6 | T3020056 | Grommet, Instruments | 3 | |
| 7 | T3555011 | Washer,6.5 x 20 x 2 | 2 | |
| 8 | T3330289 | Screw, But/Hd, TX, M5 x 16, Slv | 2 | |
| 9 | T3330842 | Screw, Pan/Hd, TX, M5 x 16, Slv | 2 | |
| 10 | T2501801 | Clamp, Instruments | 1 | |
| 11 | T3050333 | Screw, Cap/Hd, M6 x 25, Slv | 2 | |
| 12 | T2503665 | Friction Ring, POM, Instruments | 2 | |
| 13 | T2502697 | Wire Guide | 1 | |
| 14 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 2 | |
| 15 | T2501873 | Pin, Flanged,12mm | 2 | |
| 16 | T2501874 | Bearing, Polymer, Flgd,12mm ID | 2 | |
| 17 | T3331196 | Screw, Skt, C'sk, M6 x 25, Slv | 2 | |
| 18 | T3330894 | Bolt, RHHF, M5 x 10 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
