ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

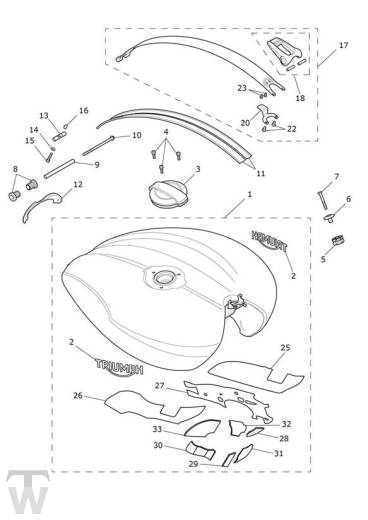

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2405817-PM | Fuel Tank Spares Assy, Sapphire Black | 1 | |
1 | T2405817-CU | Fuel Tank Spares Assy, Carnival Red/Sapphire Black | 1 | |
2 | T2401563 | Tank Badge,140mm | 2 | |
3 | T2401982 | Fuel Filler Cap, Monza | 1 | |
4 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 3 | |
5 | T3020611 | Grommet, Castellated | 1 | |
6 | T3010291 | Flanged Sleeve, CSK, M6 | 1 | |
7 | T3330934 | Screw, Csk, M6 x 50, Slv | 1 | |
8 | T2403597 | Rubber Bush | 2 | |
9 | T3330711 | Sleeve, OD10, ID7, L85 | 1 | |
10 | T3205089 | Bolt, HHF, Lghtd, M6 x 100 | 1 | |
11 | T2402188 | Gasket, Tank Strap, Adhesive | 2 | |
12 | T2402186 | Shield, Tank Strap, Rubber | 1 | |
13 | T2402149 | Mount Bar, Tank Strap | 1 | |
14 | T3550289 | Washer,11 x 5.1 x 1.6 | 1 | |
15 | T3050343 | Screw, Cap/Hd, M5 x 30, Slv | 1 | |
16 | T3450159 | Rubber Cap,4.8 x 6,5 | 1 | |
17 | T2402138 | Tank Strap Assembly | 1 | |
18 | T2401917 | Bracket Assy, Tank Strap | 1 | |
20 | T2402141 | Hook, Tank Strap | 1 | |
22 | T3330916 | Screw, But/Hd, M5 x 10, SS | 2 | |
23 | T3330917 | Screw, But/Hd, M4 x 8, SS | 2 | |
25 | T2402326 | Foil, Heat Reflecting, RH | 1 | |
26 | T2402327 | Foil, Heat Reflecting, LH | 1 | |
27 | T2402328 | Foil, Heat Reflecting, Centre | 1 | |
28 | T2401970 | Foam, Tank,1 | 1 | |
29 | T2401971 | Foam, Tank,2 | 1 | |
30 | T2401972 | Foam, Tank,3 | 1 | |
31 | T2401973 | Foam, Tank,4 | 1 | |
32 | T2401974 | Foam, Tank,5 | 1 | |
33 | T2401975 | Foam, Tank,6 | 1 | |
34 | T2404379 | Decal, Stripe, LH | 1 | Not illustrated - For Carnival Red/Sapphire Black tanks Only |
35 | T2404381 | Decal, Stripe, RH | 1 | Not illustrated - For Carnival Red/Sapphire Black tanks Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
