ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

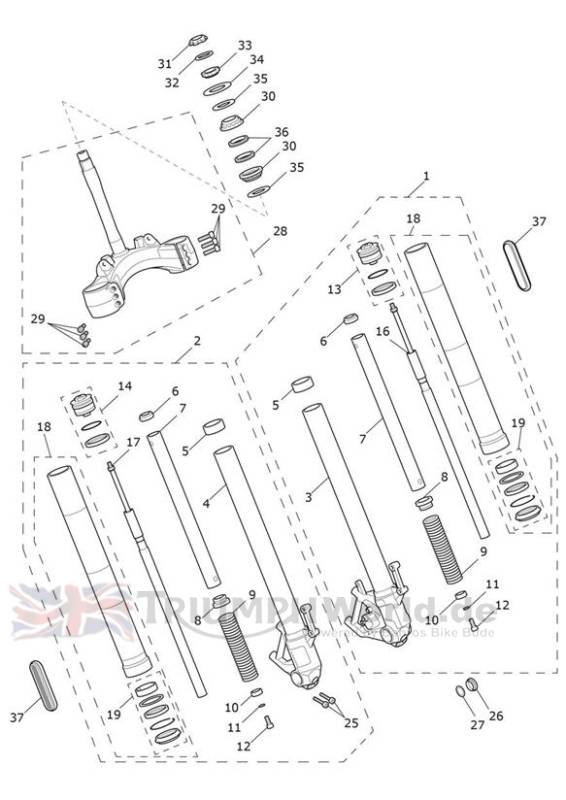

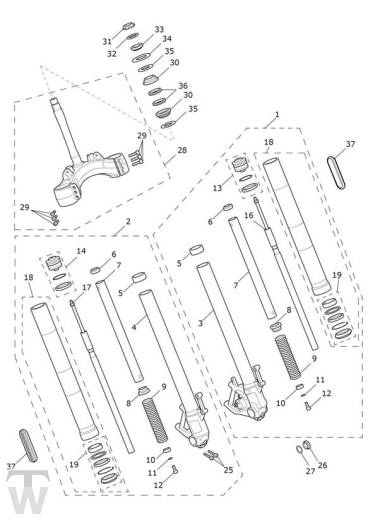

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | ![]() T2041799 | Fork Leg Assembly, LH | 1 | |
2 | ![]() T2041798 | Fork Leg Assembly, RH | 1 | |
3 | ![]() T2041980 | Tube, Inner, LH | 1 | |
4 | ![]() T2041978 | Tube, Inner, RH | 1 | |
5 | ![]() T2041957 | Bush, Slide, Inner | 2 | |
6 | ![]() T2046178 | Slider | 2 | |
7 | ![]() T2041968 | Spacer Tube, Spring | 2 | |
8 | ![]() T2041966 | Spring Seat | 2 | |
9 | ![]() T2041965 | Spring | 2 | |
10 | ![]() T2048174 | Centering Plate | 2 | |
11 | ![]() T2042907 | DICHTSCHEIBE | 2 | |
12 | ![]() T2046164 | Capscrew, Oil Lock | 2 | |
13 | ![]() T2049312 | Top Cap, Ten, Fork Kit | 1 | |
14 | ![]() T2049311 | Top Cap, Comp, Fork Kit | 1 | |
16 | ![]() T2042374 | Damper, Ten | 1 | |
17 | ![]() T2042375 | Damper, Comp | 1 | |
18 | ![]() T2049309 | Fork Leg, Outer, Kit | 2 | |
19 | ![]() T2049310 | Fork Seals Kit | 2 | |
25 | ![]() T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 2 | |
26 | ![]() T2043929 | Finisher, Spindle, Front | 1 | |
27 | ![]() T3600172 | O Ring | 1 | |
28 | ![]() T2045806 | Lower Yoke Assembly | 1 | |
29 | ![]() T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 6 | |
30 | ![]() T3800091 | Lager | 2 | |
31 | ![]() T2042126 | Locknut, Tapered, M27 | 1 | |
32 | ![]() T2042169 | Washer, Headstock, M27 | 1 | |
33 | ![]() T2042170 | Adjuster Nut, M27 | 1 | |
34 | ![]() T2046559 | Cover, Headstock Bearing | 1 | |
35 | ![]() T3600234 | Dichtung, staubschutz- | 2 | |
36 | ![]() T3600707 | Oil Seal, DC 30 47 7 | 2 | |
37 | ![]() T2700332 | Rückstrahler | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
