Kühler - Rocket 3 R

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

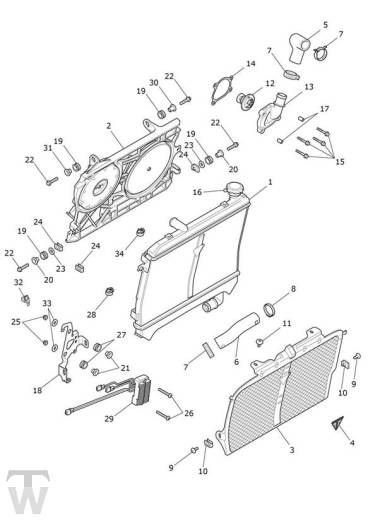

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2100679	Radiator	1
2	T2101732	Mounting Frame, Radiator	1
3	T2101414	Guard, Radiator	1
4	T3951060	Badge, Flat, Type 1	1
5	T2101483	Hose, Coolant, Radiator Inlet	1
6	T2101484	Hose, Coolant, Radiator Outlet	1
7	T3706219	Clamp, Constant Tension, Dia 34	3
8	T2100989	Clip, Hose, Oetiker,34mm	1
9	T3330943	Screw, But/Hd, M5 x 14, Slv	2
10	T3350129	Nut, Captive, M5	2
11	T3331010	Bolt, But/Hd, Skt, M6 x 16, S/S	1
12	T2100676	Thermostat	1
13	T2101219	Cover, Thermostat	1
14	T2102297	Gasket, Thermostat	1
15	T3205600	Bolt, HHF, Lghtd, M6 x 35,10.9	4
16	T2101623	Cap Assy	1
17	T3000101	Dowel, Hollow,8 x 14	2
18	T2101860	Bracket, Radiator Lower	1
19	T3020230	Grommet,15 x 5 x 10	4
20	T3010701	Flanged Sleeve,6.4 x 10 x 14.5	2
21	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	2	> Eng No AK7682
22	T3205070	Bolt, HHF, Lghtd, M6 x 30, Slv	4
23	T3555026	Washer,6.4 x 18 x 1.6	2
24	T3350111	Nut, Captive, M6	3
25	T3350010	Sich.mutter	2	> Eng No AK7682
26	T3330716	Screw, Pan/Hd, TX, M5 x 45	2	> Eng No AK7682
27	T3020033	Grommet; 12 x 2 x 9.6	2	> Eng No AK7682
28	T3700108	Splint	1
29	T2507700	Fan, PWM Controller	1	> Eng No AK7682
30	T3010720	Flanged Sleeve,6.4 x 10 x 12.5	1
31	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
32	T3700373	Clip, Coupler	1	> AV5456
33	T3555026	Washer,6.4 x 18 x 1.6	2	> Eng No AK7682
34	T3700182	Clip, Omega,18mm x 14mm	1	AV5457 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
