Hauptkabelbaum Elektrik - Rocket 3 R

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

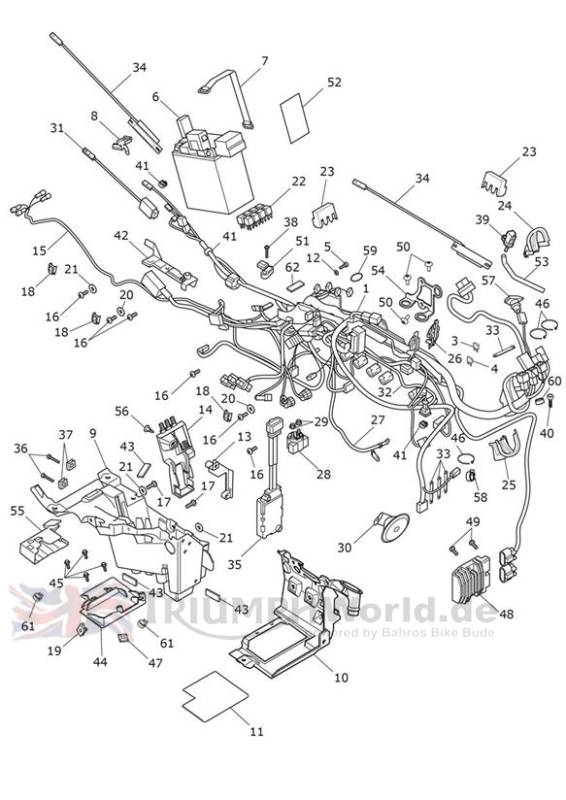

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2501749	Main Harness	1	> AV5456 All Except BR & > AY5328 BR Only
1	T2506322	Main Harness	1	AV5457 > All Except BR & AY5329 > BR Only
3	T2503307	Fuse, Mini,7.5A	4
4	T2501320	20a sicherung	3
5	T3050355	Screw, Cap/Hd, M5 x 16, Slv, Enc	1
6	T2501769	Battery, YTX20CH-BS	1
7	T2501750	Battery Strap	1
8	T2501980	Brace, Battery	1
9	T2507648	Battery Box Assy, Inner	1
10	T2507646	Battery Box, Outer	1
11	T2507666	Heat Reflecting Foil	1
12	T3550249	Washer,11 x 5.1 x 0.8	1
13	T2509052	Relay Bracket	1
14	T2509143	Starter Solenoid Bracket	1
15	T2501897	Subharness, Number Plate Bracket	1
16	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	6
17	T3331191	Screw, Pan/Hd, Tx, M6 x 20, Enc	2
18	T3350111	Nut, Captive, M6	3
19	T3350123	Nut, Captive, M5, Non-Secured	1
20	T3552001	Washer, M6 x 14 x 0.5	2
21	T3555004	Washer,6.4 x 14 x 1.6	3
22	T2507729	Relay, Ultra Micro, ISO 280	9
23	T2506088	Relay Cover	2
24	T2501983	Conduit, Harness, Headstock, Upper	1
25	T2503976	Conduit, Harness, Headstock, Lower	1
26	T2501987	Conduit, Harness, Frame, Mldg	1
27	T2501984	Lead, Battery, Pos/Neg	1
28	T1310008	Starter Solenoid Assy	1
29	T3350003	Sich.mutter	2
30	T2502309	Horn, High Tone, Supressed,180	1
31	T2501422	Charger, USB,5V,170mm	1
32	T2501982	Subharness, Engine	1
33	T3700259	Rubber Band,43mm	5
34	T2502182	Antenna, LF	2
35	T2502895	KCU & Cut Keys Kit, RF434	1	All Except JP
35	T2502896	KCU & Cut Keys Kit, JAPAN	1	JP Only
36	T3050343	Screw, Cap/Hd, M5 x 30, Slv	2
37	T3350129	Nut, Captive, M5	2
38	T3332464	Screw, S/Tap, Tx,5 x 25	1
39	T1290088	Sensor, Air Temperature	1
40	T3050342	Screw, Cap/Hd, M5 x 16, Slv	1
41	T3700108	Splint	3
42	T2502524	Bracket, ECU	1
43	T3660171	Pad, Rubber,30 x 10 x 5, thick	3
44	T2503569	Panel, Alarm	1
45	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	4
46	T3700015	Kabelbinder	3
47	T3700370	Cable Tie Holder,21 x 21, White	1
48	T1300675	Regulator Rectifier,50A	1
49	T3330334	Screw, Tx, Pan/Hd, M6 x 16, Slv	2
50	T3330726	Screw, Btn/Hd, M6 x 12, Slv	3
51	T1290975	Air Pressure Sensor	1
52	T2501828	Foam Pad, ECU	1
53	T2502642	Hose, Sensor, Air Temperature	1
54	T2401896	Bracket, Connector, Tank	1
55	T2502623	Carriage, Alarm, Mldg	1
56	T3701150	Plastic Rivet, Push Release	1
57	T2502909	Power Socket, DIN	1
58	T3700182	Clip, Omega,18mm x 14mm	1
59	T3602339	X-Ring,23.39 x 3.53	1
60	T3700077	Splint	1
61	T2504511	S-Clip	2
62	T3660077	Trim, Cut Length,70mm	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
