Hauptrahmen - Rocket 3 R

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

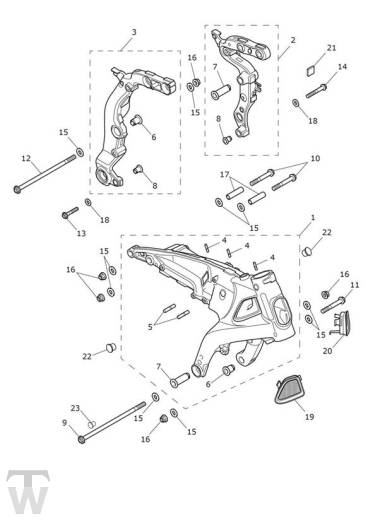

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2075858	Front Frame Assy, ROW	1
1	T2075859	Front Frame Assy, AU	1
1	T2075857	Front Frame Assy, US	1
1	T2075856	Front Frame Assu. CA	1
2	T2075724	Outrigger Assy, Frame, LH	1
3	T2075713	Outrigger Assy, Frame, RH	1
4	T3100088	Stud, M6, Tapered, Enc	3
5	T3100004	Stud, M8 x 38, Shld, Enc	2
6	T2072018	Adjuster, Frame, M12	2
7	T2071981	Adjuster, M12	2
8	T2070347	Frame Adjuster, M16	2
9	T3332626	Screw, TX, M12 x 280, Slv	1
10	T3150317	Bolt, HHF, M12 x 85, Silver	2
11	T3332642	Screw, TX, M12 x 85, Slv	1
12	T3332631	Screw, TX, M12 x 255, Slv	1
13	T3332650	Bolt, TX, M10 x 52.5	1
14	T3332690	Bolt, TX, M10 x 70	1
15	T3350750	Washer,12.1 x 28 x 2	10
16	T3350234	Locknut, Flgd, M12 x 1.25	5
17	T2071178	Dowel,12.1 x 16 x 61	2
18	T3555029	Washer,10.5 x 23 x 2	2
19	T2071328	Mesh, Intake, RH	1
20	T2071329	Mesh, Intake, LH	1
21	T3660221	Rubber Pad,25 x 25 x 5mm	1
22	T3451400	Plug, Dia 17.5mm	2
23	T3450042	Stopfen	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
