Heckrahmen - Rocket 3 R

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

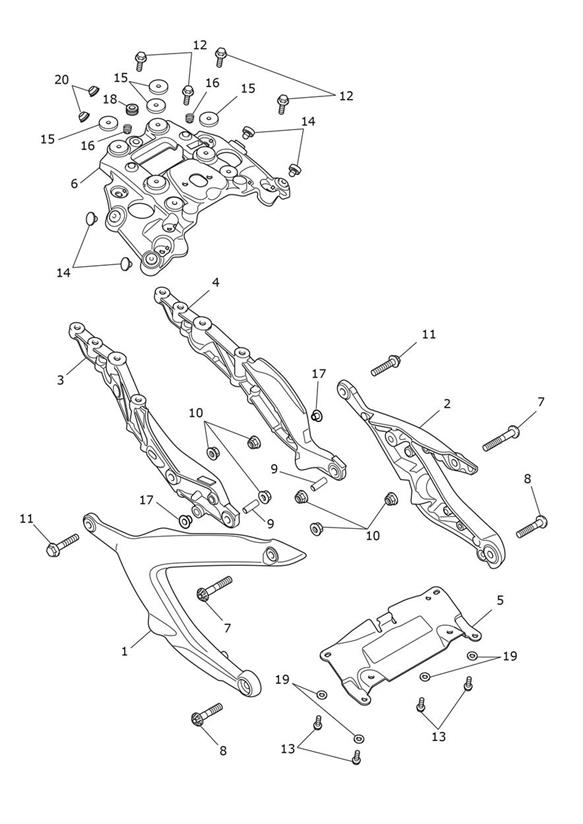

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2071187	Rear Subframe, RHS	1
2	T2071193	Rear Subframe, LHS	1
3	T2071153	Subframe, Rear, RHS, Machined	1
4	T2071168	Subframe, Rear, LHS, Machined	1
5	T2071369	Front Bridge, Subframe	1
6	T2071174	Rear Bridge, Subframe	1
7	T3202697	Bolt, TX, M10 x 60	2
8	T3332695	Bolt, TX, M10 x 48LG	2
9	T3330273	Stud, M10 x 41, Enc	2
10	T3350250	Locknut, Flanged, M10	6
11	T3205825	Bolt, HHF, Lghtd, M10 x 45, Slv	2
12	T3205782	Bolt, HHF, Lghtd, M8 x 25, Slv	4
13	T3205063	Bolt, HHF, Lghtd, M6 x 16, Slv	4
14	T2307369	Rubber Foot,4mm Deep	4
15	T3020164	Stop, Sidestand, Push-In	4
16	T3020073	Grommet, Rubber, Cone	2
17	T2081697	Up Stop, Sidestand	2
18	T3020031	Grommet; 11.8 x 2.5 x 10	1
19	T3555004	Washer,6.4 x 14 x 1.6	4
20	T3450141	Grommet, TPE, Quickfit	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
