ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

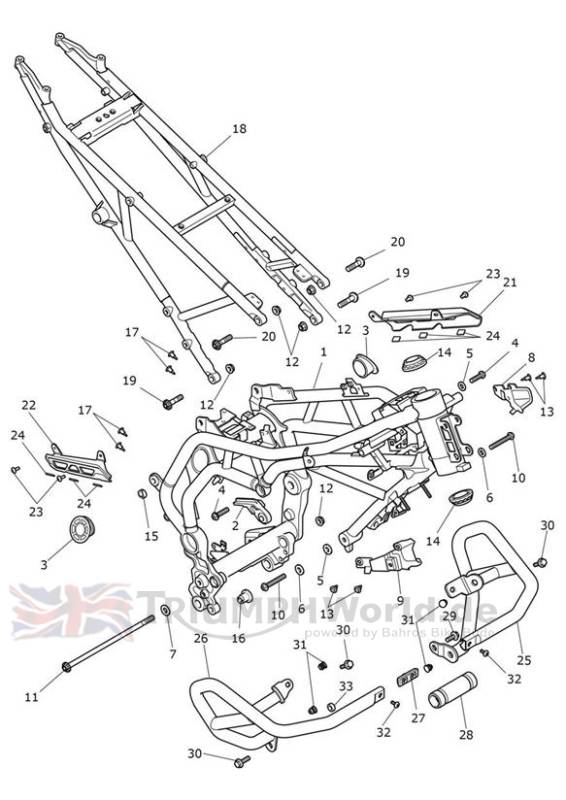

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2074138 | Main Frame Assembly, ROW | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074139 | Main Frame Assembly, ROW | 1 | Fitted to Green Bikes |
1 | T2074142 | Main Frame Assembly, AU | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074151 | Main Frame Assembly, AU | 1 | Fitted to Green Bikes |
1 | T2074143 | Main Frame Assembly, BR | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074152 | Main Frame Assembly, BR | 1 | Fitted to Green Bikes |
1 | T2074144 | Main Frame Assembly, CA | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074153 | Main Frame Assembly, CA | 1 | Fitted to Green Bikes |
1 | T2074148 | Main Frame Assembly, TH | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074157 | Main Frame Assembly, TH | 1 | Fitted to Green Bikes |
1 | T2074149 | Main Frame Assembly, US | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074158 | Main Frame Assembly, US | 1 | Fitted to Green Bikes |
1 | T2074145 | Main Frame Assembly, CN | 1 | Fitted to Black, White & Sandstorm Bikes |
1 | T2074154 | Main Frame Assembly, CN | 1 | Fitted to Green Bikes |
1 | T2076028 | Main Frame Assembly, KR | 1 | Fitted to Sandstorm Bikes |
2 | T2072769 | Chain Rubbing Block | 1 | |
3 | T2072770 | Bung, OD59.3 | 2 | |
4 | T3202099 | Bolt, TX, M10 x 35, Slv | 2 | |
5 | T2074159 | Spacer Kit | 1 | |
6 | T3555009 | Washer,10.5 x 21 x 1.22 | 2 | |
7 | T3555029 | Washer,10.5 x 23 x 2 | 1 | |
8 | T2077815 | Infill Headstock, LH | 1 | |
9 | T2077825 | Infill Headstock, RH | 1 | |
10 | T3202098 | Bolt, TX, M10 x 60, Slv | 2 | |
11 | T3202110 | Bolt, TX, M10 x 270 | 1 | |
12 | T3350250 | Locknut, Flanged, M10 | 5 | |
13 | T3701150 | Plastic Rivet, Push Release | 4 | |
14 | T3800091 | Lager | 2 | |
15 | T2076548 | Adjuster, Threaded | 1 | |
16 | T2078991 | Frame Adjuster, M18 | 1 | |
17 | T3450295 | Fir Tree, Dia 5.7 x 12.7 | 4 | |
18 | T2072397 | Subframe, Rear, Spares, Slv | 1 | For White & Black Bikes - > AF9447 - All Expt BR/IN & > AF9301 - BR/IN Only |
18 | T2072195 | Rear Subframe Assembly, Silver | 1 | For White & Black Bikes - AF9448 > All Expt BR/IN & AF9302 > BR/IN Only |
18 | T2072384 | Rear Subframe Assembly, White | 1 | For Khaki Bikes > AG0366 - All Expt BR/IN & > AG0171 - BR/IN Only |
18 | T2072185 | Rear Subframe Assembly, White | 1 | For Khaki Bikes - AG0367 > All Expt BR/IN & AG0172 > BR/IN Only |
19 | T3332675 | Bolt, TX, M10 x 40 | 2 | |
20 | T3334411 | Bolt, TX, M10 x 35 | 2 | |
21 | T2072591 | Frame Guard, LH | 1 | |
22 | T2072581 | Frame Guard, RH | 1 | |
23 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 4 | |
24 | T3660029 | Foam Tape | 4 | |
25 | T2087601 | Protection Bar, LH | 1 | |
26 | T2087607 | Protection Bar, RH | 1 | |
27 | T2087624 | Protection Bar, Centre | 1 | |
28 | T2087643 | Rubber Sleeve, Engine Bars | 1 | |
29 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 1 | |
30 | T3205781 | Bolt, HHF, Lghtd, M8 x 1.25 x 25, Slv | 3 | |
31 | T3450675 | Bung, Hole Dia 12, Black | 4 | |
32 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
33 | T2087637 | Spacer | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
