Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

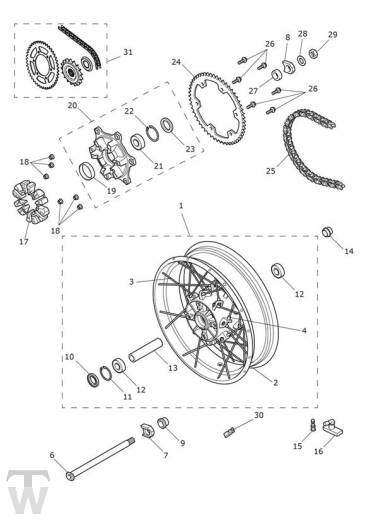

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2018881 | Rear Wheel Assembly | 1 | |
| 2 | T2018883 | Rim, Rear Wheel | 1 | |
| 3 | T2011274 | Spoke,229.8mm | 40 | |
| 4 | T2000598 | Nipple, Spoke, Locking, Slv | 40 | |
| 6 | T2015060 | Rear Wheel Spindle | 1 | |
| 7 | T2012017 | Chain Adjuster Block, RH | 1 | |
| 8 | T2012016 | Chain Adjuster Block, LH | 1 | |
| 9 | T2012048 | Top Hat Spacer,22.4 Long | 1 | |
| 10 | T3600701 | Oil Seal, DC 28 47 7 | 1 | |
| 11 | T3500402 | Circlip, Int Dia 47 | 1 | |
| 12 | T3800703 | Bearing, Ball,20 47 14 | 2 | |
| 13 | T2003515 | Spacer, Wheel,20 127.2 | 1 | |
| 14 | T2010492 | Spacer, Stepped | 1 | |
| 15 | T2006635 | Valve Assy, Alum,90, Black | 1 | |
| 16 | T2504280 | Sensor, TPMS,90 Deg,434 HZ | 1 | All Except JP |
| 16 | T2504282 | Sensor, TPMS,90 Deg, JAPAN | 1 | JP Only |
| 17 | T2010650 | Cush Drive Rubber | 1 | |
| 18 | T3350004 | Flanschmutter | 6 | |
| 19 | T2010630 | Bearing, Ring | 1 | |
| 20 | T2011180 | Sprocket Carrier Assy, Black | 1 | |
| 21 | T3800029 | Lager | 1 | |
| 22 | T3500203 | Circlip, Int,52 x 2 | 1 | |
| 23 | T3600073 | Öldichtung | 1 | |
| 24 | T2011199 | Rear Sprocket,50T | 1 | |
| 25 | T2011493 | Final Drive Chain | 1 | |
| 26 | T3205790 | Bolt, HHF, M8 x 25, Slv | 6 | |
| 27 | T2010647 | Spacer Tube,35 x 20 x 12.5 | 1 | |
| 28 | T3555035 | Washer,19 x 34 x 3 | 1 | |
| 29 | T3350118 | Sich.mutter | 1 | |
| 30 | obs T2007102 | Wheel Weight,5g, Black | 1 | Use as required |
| 30 | obs T2007771 | Wheel Weight,10g, Black | 1 | Use as required |
| 30 | obs T2009111 | Wheel Weight,15g, Black | 1 | Use as required |
| 30 | obs T2006794 | Wheel Weight,20g, Black | 1 | Use as required |
| 30 | obs T2005893 | Wheel Weight,25g, Black | 1 | Use as required |
| 30 | obs T2006003 | Wheel Weight,30g, Black | 1 | Use as required |
| 31 | T2011244 | Chain & Sprocket Kit,122/50/16 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
