ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

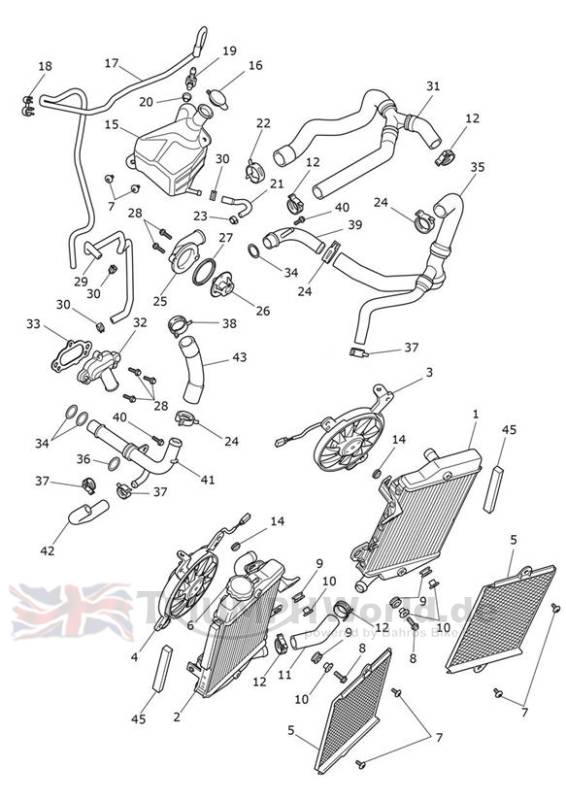

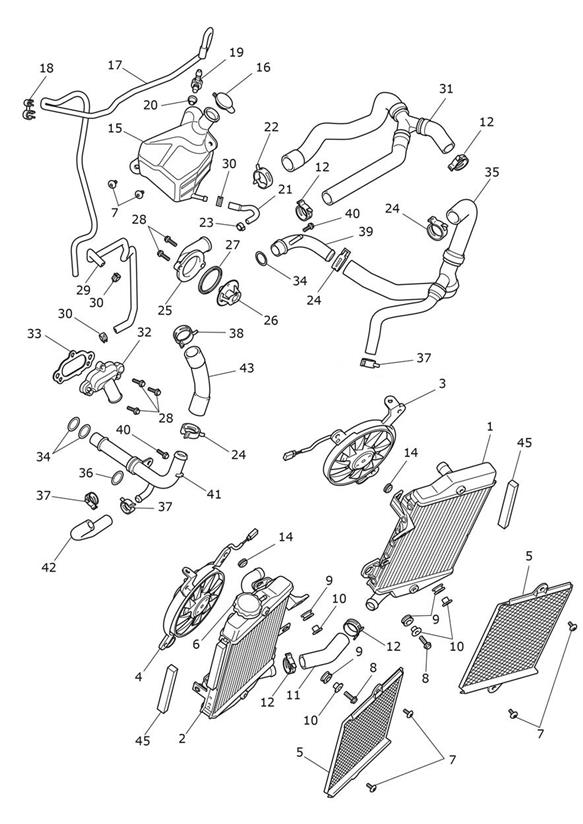

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2104600 | Radiator Assy, LHS, Spares | 1 | > 992956 |
| 1 | T2104201 | Radiator Assy, LHS | 1 | 992957 > |
| 2 | T2104610 | Radiator Assy, RHS, Spares | 1 | > 992956 |
| 2 | T2104211 | Radiator Assy, RHS | 1 | 992957 > |
| 3 | T2104202 | Fan & Guard Assy, LHS | 1 | |
| 4 | T2104212 | Fan & Guard Assy, RHS | 1 | |
| 5 | T2104215 | Guard, Radiator, Moulded | 2 | |
| 6 | T2101623 | Cap Assy | 1 | |
| 7 | T3330960 | Screw, But/Hd, M5 x 12, Slv Enc | 6 | |
| 8 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 9 | T3020230 | Grommet,15 x 5 x 10 | 4 | |
| 10 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
| 11 | T2104205 | Hose, Radiator Link, Lower | 1 | |
| 12 | T3706213 | Clamp, Constant Tension, Dia 26 | 4 | |
| 14 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 2 | |
| 15 | T2104216 | Expansion Tank | 1 | |
| 16 | T2101015 | Cap, Expansion Tank | 1 | |
| 17 | T2104217 | Hose, Expansion Tank, Overflow | 1 | |
| 18 | T3700190 | Clip, Rear Brake Hose | 1 | |
| 19 | T2100433 | Elbow, Overflow, Quickfit | 1 | |
| 20 | T3450141 | Grommet, TPE, Quickfit | 1 | |
| 21 | T2104218 | Hose, Radiator, Overflow | 1 | |
| 22 | T3706216 | Clamp, Constant Tension, Dia 32 | 1 | |
| 23 | T3700077 | Splint | 1 | |
| 24 | T3706214 | Clamp, Constant Tension, Dia 29 | 3 | |
| 25 | T2100206 | COVER, WATER OUTLET | 1 | |
| 26 | T2100676 | Thermostat | 1 | |
| 27 | T2100201 | Seal, Thermostat | 1 | |
| 28 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 5 | |
| 29 | T2100408 | Hose, Bypass, Water | 1 | |
| 30 | T3700440 | Clip, Hose,11-12.5mm | 3 | |
| 31 | T2104207 | Hose, Radiator Inlet, Y-Piece | 1 | |
| 32 | T2100224 | Cover, Water Inlet | 1 | |
| 33 | T2100205 | Gasket, Water Inlet | 1 | |
| 34 | T3600124 | O Ring, ID 21.5 x 3 | 3 | |
| 35 | T2104206 | Hose, Radiator, Outlet, T-Piece | 1 | |
| 36 | T3600190 | O-ring | 3 | |
| 37 | T3706211 | Clamp, Constant Tension, Dia 19 | 3 | |
| 38 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | |
| 39 | T2107012 | Pipe, Water Pump Inlet | 1 | |
| 40 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
| 41 | T2107014 | Pipe, Water, Pump Outlet | 1 | |
| 42 | T2107200 | Hose, Water Inlet, Heat Ex | 1 | |
| 43 | T2105201 | Hose, Water Pump, Outlet | 1 | |
| 45 | T2101086 | Foam Strip, Radiator | 2 | |
| 46 | T4007771 | Coolant, OAT, Premix, D2053,1L | - | Not illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
