ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

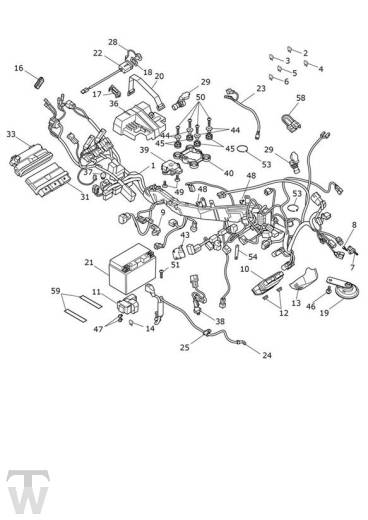

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2501955 | Main Harness | 1 | |
2 | T2501305 | 5a sicherung | 3 | |
3 | T2501310 | 10a sicherung | 2 | |
4 | T2501315 | 15a sicherung | 2 | |
5 | T2501320 | 20a sicherung | 4 | |
6 | T2501325 | Sicherung 25 a | 3 | |
7 | T1290088 | Sensor, Air Temperature | 1 | |
8 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 1 | |
9 | T1290975 | Air Pressure Sensor | 1 | |
10 | T1300675 | Regulator Rectifier,50A | 1 | |
11 | T1310120 | MAGNETSCHALTER, ANLASSER | 1 | |
12 | T3350003 | Sich.mutter | 2 | |
13 | T2507988 | Cover, Regulator Rectifier, Connectors | 1 | |
14 | T2500805 | FUSE,30A | 1 | |
16 | T2300883 | Tweezers, Fuse | 1 | |
17 | T2307136 | Blank Plug, Switch | 1 | |
18 | T2308282 | Gasket, USB | 1 | |
19 | T2507002 | Horn Assy,440 Hz | 1 | All Except IN |
19 | T2500113 | Signalhorn | 1 | IN Only |
20 | T2501789 | Battery Strap | 1 | |
21 | T2501823 | Battery | 1 | All Except BR - > AW2962 All Expt IN & > AW5770 IN Only |
21 | T2503395 | Battery,12V,10AH | 1 | All Except BR - AW2963 > All Expt IN & AW5771 > IN Only |
21 | T2501834 | Kit, Battery | 1 | BR Only |
22 | T2501965 | Charger, USB,5V | 1 | |
23 | T2502042 | Earth Lead | 1 | All Except BR - > AW2962 All Expt IN & > AW5770 IN Only |
23 | T2503563 | Earth Lead | 1 | All Except BR - AW2963 > All Expt IN & AW5771 > IN Only |
24 | T2502044 | Battery Positive Lead | 1 | All Except BR - > AW2962 All Expt IN & > AW5770 IN Only |
24 | T2503558 | Battery Positive Lead | 1 | All Except BR - AW2963 > All Expt IN & AW5771 > IN Only |
25 | T3700192 | P Clip, ID 8mm | 1 | |
28 | T2502507 | Cover, USB, Rubber | 1 | |
29 | T2505075 | Steckdose | 2 | |
31 | T2505562 | Chassis Control Unit | 1 | |
33 | T2505567 | Jacket, CCU | 1 | |
36 | T2505586 | Cover, ECU Moulding | 1 | |
37 | T2507729 | Relay, Ultra Micro, ISO 280 | 1 | |
38 | T2507820 | Subharness, Engine | 1 | |
39 | T2508035 | Inertial Measurement Unit | 1 | |
40 | T2508950 | Carrier, IMU | 1 | |
43 | T2509669 | Cover, Throttle Body Connector | 1 | |
44 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 4 | |
45 | T3020601 | Grommet, Castellated | 4 | |
46 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 1 | |
47 | T3205077 | Bolt, HHF, Lghtd, M6 x 8, Slv | 2 | |
48 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 2 | |
49 | T3331010 | Bolt, But/Hd, Skt, M6 x 16, S/S | 2 | |
50 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 2 | |
51 | T3331422 | Screw, S/Tap, Torx,5 x 20 | 1 | |
53 | T3700015 | Kabelbinder | 2 | |
54 | T3700212 | Band, Rubber | 2 | |
57 | T2505828 | Heatshield, Rubber | 1 | Not Illustrated |
58 | T2509847 | Toll Gate Flylead | 1 | JP Only |
59 | T2503398 | Rubber Pad | 2 | All Except BR - AW2963 > All Expt IN & AW5771 > IN Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
